점구름 연산자 대화상자 - 점구름 받기 연산자
점구름 받기 작업은 외부 파일의 데이타를 지정된 포맷의 COP 명령으로 받는다. 이 작업을위한 대화 상자는 점구름 보내기 작업의 대화상자와 유사하다.
점구름에 점구름 받기 연산을 적용하기 위해, 점구름 도구바의 XYZ (
), PSL (
), 또는 STL (
) 을 클릭하거나, 파일 | 받기 | 점구름 메뉴에서 메뉴 옵션을 선택한다. 소프트웨어는 점구름 데이타 받기 대화상자를 보여준다.

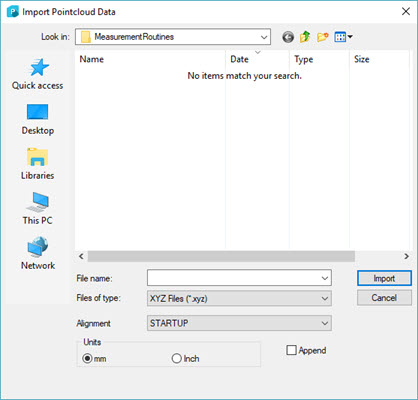

점구름 받기 대화상자
점구름 데이타 파일로 이동하고, 수신을 클릭한다.
새 데이타를 추가하려는 COP를 선택한다.
위에서 설명한대로 메뉴 또는 도구바에서 수신 옵션을 클릭하십시오.
대화 상자에서, 새 COP 데이타를 기존 COP 데이타에 추가하려는 경우 추가 표시란을 표시한다.
수신을 클릭한다.

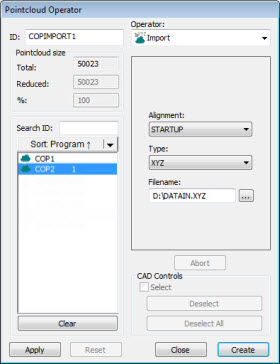

점구름 받기 연산자는 다음의 옵션을 사용한다:
좌표일치 - 받을때 포함할 좌표일치의 유형을 나타낸다.
유형 - 데이타를 받는 포맷의 유형을 나타낸다. 그것은 XYZ, PSL (Polyworks), 또는 STL 유형이 될 수 있다.
파일명 - 받기 파일명을 나타낸다.
단위 - 받은 COP 데이타의 단위를 선택한다.
추가 - 받은 데이타를 기존 COP 에 추가하려는 경우 표시란을 선택한다. (이 옵션이) 선택되지 않으면, 첫번째 COP PC-DMIS는 편집 창의 현재 커서 위치가 비워지고 받은 COP 데이타로 대체된 후 찾는다.
만들기 를 클릭하면 COP/OPER,IMPORT 명령을 편집 창에 삽입한다.
예를들어:
COPIMPORT1=COP/OPER,IMPORT,FORMAT=XYZ, FILENAME=D:/DATAIN.XYZ,SIZE=0
REF,COP1,
