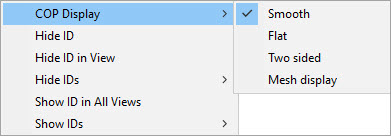

선택된 점구름 (COP)의 그래픽 이미지를 설정할 수 있다. PC-DMIS는 측정 루틴을 저장할때 설정을 저장한다. 이것을 수행하기위해, COP 디스플레이 메뉴 옵션을 보기위해 편집 창에서 COP를 오른쪽 클릭하거나 그래픽 디스플레이 창에서 COP 레이블을 오른쪽 클릭한다:
COP 디스플레이 옵션은 다음과 같다:
매끄럽게: 정의된 COP 색상을 사용해서 음영 처리 된 모양을 제공한다.

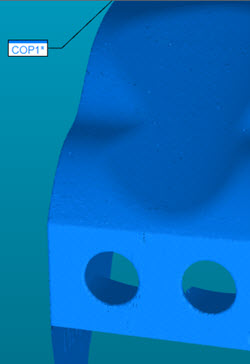

부드럽게 설정된 점구름 디스플레이의 예
평면: 음영 처리되지 않은 그래픽 뷰로 COP를 보여준다. 이 선택은 최소한의 그래픽 메모리가 필요하다.

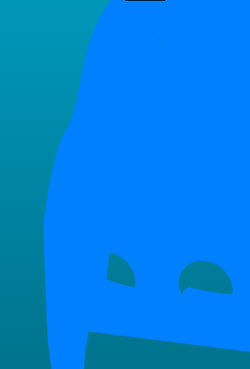

평면으로 설정된 점구름 디스플레이의 예
양면: 부품의 스캔된 면이 정의된 COP 색상이고 비 스캔 면이 대조 색상인 음영처리된 모양을 보여준다.

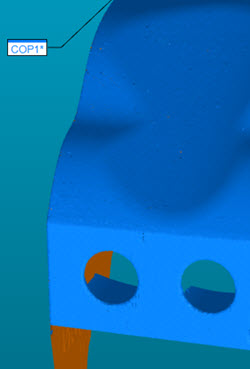

양면으로 설정된 점구름 디스플레이의 예
메쉬 디스플레이: 소프트웨어는 메쉬 디스플레이로 점구름을 보여준다.

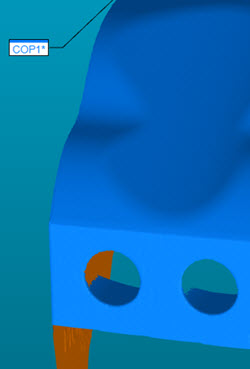

메쉬 디스플레이로 설정된 점구름 디스플레이의 예
메쉬 디스플레이 옵션은 메쉬 라이센스가 있고 메쉬 디스플레이 옵션 (이동식만)을 사용해서 COP를 스캔 한 경우에만 사용할 수 있다. 상세 정보는, "점구름 디스플레이 부분" 을 본다.
메쉬 디스플레이는 디스플레이 설정 전용이다. 기본 데이타는 점구름이다.
그러나, COP를 수정하면 메쉬 디스플레이가 손실되고 디스플레이가 점으로 돌아간다 (예를들어, 점구름에서 COP 작업을 수행하는 경우).
