PC-DMIS 는 그래픽 디스플레이 창에서 만들거나 또는 수정한 특성의 상단 또는 주위에 그리는 그래픽 오버레이를 제공한다. 이들 유색의 오버레이는 프로브 도구상자와 자동 특성대화상자의 유색의 매개변수 또는 설정을 일치시키기위한 시각적 관점을 제공한다.
프로브 도구상자 (보기 | 다른 창 | 프로브 도구상자)의 레이저 스캔 속성 탭에서 시각화 도구 켜기/끄기 아이콘으로 이들 시각화 오버레이를 켜거나 끌 수 있다.
가시화 도구 ON/OFF 아이콘
아래는 일부 예이다. 이들 예는 모든 그래픽 오버레이를 설명한다.
채색된 오버레이들의 설명
노란색 라인 또는 원 - 오버스캔 영역.
파랑색 라인 또는 원 - 특성의 깊이 값.
빨간색 라인 - 특성의 들여쓰기 값.
자주색 원 - 특성의 스페이서 값.
핑크 원 또는 핑크 직사각형 - 특성의 링 밴드 값.
원뿔들과 원기둥들 오버레이
DCC 원기둥과 원뿔은 밝은 청녹색으로 그들의 경계 (시작과 끝 지점에서 오버스캔 값을 더한 값) 를 보여준다. 아래의 샘플 DCC 원뿔의 이미지를 본다.
휴대용 원기둥과 원뿔 (또는 특성 수집 전용 특성) 은 라임 그린 색상으로 그들의 경계(시작과 끝 지점에서 수직 절단 값을 뺀 값) 을 보여준다. 아래의 샘플 휴대용 원기둥의 이미지를 본다.
특정 매개변수 또는 특성에 관한 정보는, PC-DMIS 레이저 문서의 "레이저 센서로 자동 특성 만들기" 부분에서 적절한 항목을 본다.
오버레이들을 가진 몇개의 샘플 특성들

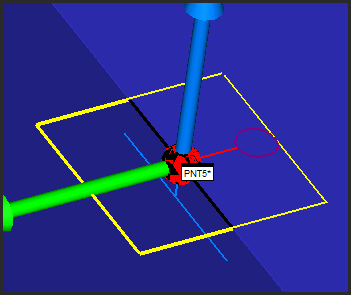

샘플 가장자리 지점
샘플 원
샘플 슬롯
샘플 DCC 원뿔
샘플 휴대용 원기둥
