레이저 프로브 도구상자: 레이저 스캔 속성 탭

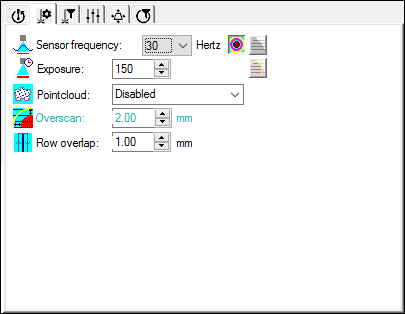

프로브 도구상자: 레이저 스캔 속성 탭

레이저 스캔 속성 탭은 스캔 데이타를 얻는 방법과 스캔 라인과 특성 시각화가 그래픽 디스플레이 창에서 나타나는지의 여부를 정의한다.

줄무늬 보여주기/숨기기 - 이 버튼은 부품 모델에서 레이저 줄무늬의 디스플레이를 토글한다. 이 버튼을 클릭하면 레이저 스캔 줄이 그래픽 디스플레이 창에 실시간으로 나타나게 한다. PC-DMIS 는 특성의 이론상의 값과 오버스캔 값의 거리로 그래픽 디스플레이 창에서 줄무늬가 나타나는 방법을 제한한다. 오버스캔 값은 줄이 절단되고 보여지는 방법을 제어한다. 아래의 그래픽은 이들 줄이 나타나는 방법의 예이다.

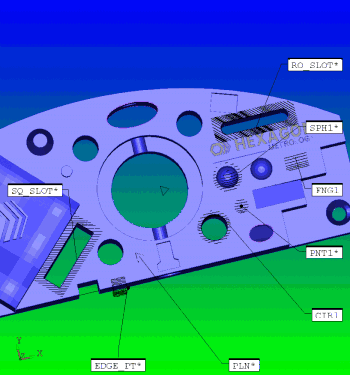

줄을 보여주는 스캔 특성

음향 켜기/끄기 - 이 버튼은 음향을 켜거나 끈다. "음향 이벤트 사용" 을 본다.

시각화 도구 켜기/끄기 - 이 버튼은 유색의 시각화 도구의 디스플레이를 토글한다. 상세 정보는, "시각화 도구 이해" 를 본다.

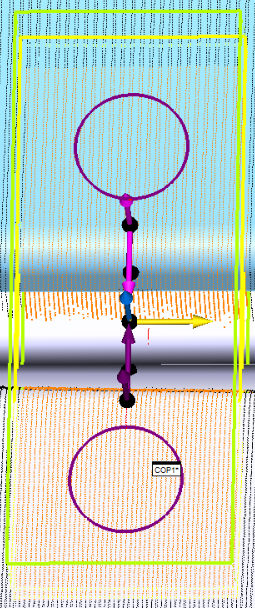

분리된 지점 보여주기/숨기기 - 이 버튼은 현재의 설정을 기반으로 특성 수집기 엔진으로 전달될 그 지점들의 디스플레이 를 토글한다.

프로브 초기화하기 - 이 버튼은 레이저를 시작하거나 또는 초기화한다. 그것이 초기화 되었을때까지 레이저로 아무것도 할 수 없다. 이것은 약 15초 가 소요된다. (이 버튼은 휴대용 구성을 위한 이 탭에 나타난다.)

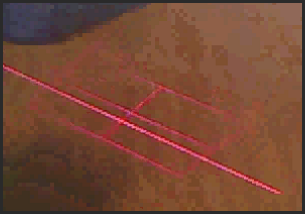

프로젝터: 이 버튼은 수동의 팔에 있는 V5 Perceptron 프로브를 위해서만 사용할 수 있다. 이 버튼을 클릭하면 부품에 빛치는 투영된 붉은 빛의 격자 를 켠다. 이것은 대상의 십자선과 같은 역할을 한다. 프로브를 부품을 향해서 또는 부품에서 물러나도록 이동하는 동안, 프로브의 레이저 스캔 라인은 이 대상을 통해 이동한다. 최적의 결과를 위해, 레이저 스캔 라인은 이 대상의 중앙 라인과 정렬되어야 한다. 이것은 스캔 라인 표시기와 같은 동일 역할을 하고, 부품을 측정할때 최적 높이에서 프로브를 유지할 수 있도록 돕는다. 이것은 수동 응용 프로그램으로만 작동하기 때문에, 이 아이콘은 자동 특성 대화상자내의 프로브 도구상자를 사용하면 사용될 수 없다.

자동 확대/축소 ON/OFF - 이 버튼은 레이저 자동 확대/축소 기능을 켜거나 끈다. 스캔을 시작할때마다, 자동 확대/축소는 수신 데이타를 보여주기 위해 그래픽 디스플레이 창에 레이저 데이타를 포함하는 뷰를 동적으로 파노라마, 확대/축소, 회전, 그리고 크기조정한다.

Leica T-Scan 을 위한 레이저 스캔 속성

이동식 Leica T-Scan 프로브의 경우, 레이저 스캔 속성 탭은 이들 옵션을 포함한다:

프로브 도구상자: Leica T-Scan 을 위한 레이저 스캔 속성 탭

지점 간 거리 - 이 옵션은 스캔 라인의 두 연속 스캔 지점 간의 거리를 지정한다. 위쪽과 아래쪽 화살표를 사용할 때 허용된 값은 0.035 mm 와 10 mm 사이이다.

라인 간의 거리 - 이 옵션은 두 연속 스캔 라인 간의 거리를 지정한다. 위쪽과 아래쪽 화살표를 사용할 때 허용된 값은 0 mm 와 50 mm 사이이다.

입사각 사용 - 이 옵션은 어떤 최대 허용된 각이 스캔을 위해 사용되는지를 지정한다. 이 값은 스캔하는 동안 나쁜 조건 (표면 반사, 도형 등)을 피할수 있게 돕는다. 이 각도는 광선과 표면이 법선 벡터 사이의 각도이다. 위쪽과 아래쪽 화살표를 사용할때 허용된 값은 0 mm 와 80mm 사이이다.

스캐너 초기화하기 - 이 아이콘은 T-Collect 소프트웨어를 시작하고 이 탭에서 정의된 값들을 사용해서 스캐너를 초기화한다.

적용 -이 버튼은 스캐너를 중단하지 않고 이 탭에서 정의된 값을 적용한다.

위쪽과 아래쪽 화살표로 한계를 재정의 하거나, 상자에 직접 값을 입력할 수 있다. 그러나, 기계는 유효하지 않은 값을 거부하고 그들을 유효한 값이 되게한다.

다른 속성들

이 탭을 위해 존재하는 속성들:
