PC-DMIS 는 부품의 표면을 점구름에 수동으로 스캔할 수 있게 한다. 점구름에서, 측정 루틴에 추가를 위해 자동 특성을 추가할 수 있다. 이동식 레이저 프로브 스캔은 Perceptron 또는 CMS 레이저 프로브로 완수될 수 있다, 또는 Leica T-프로브 스캐너를 사용할 수 있다.
Perceptron 또는 CMS 레이저 프로브의 설정과 사용에 관한 정보는, PC-DMIS 레이저 문서의 "시작" 단락을 본다.
Leica T-프로브 스캐너의 설정과 사용에 관한 정보는, 이 문서의 "Leica 레이저 기록장치 사용" 을 본다.
수동 스캔 만들기
학습 모드로 스캔을 시작하기 위해, 다음을 수행한다:
[선택적인] COP 명령을 스캔된 데이타가 추가될 측정 루틴에 추가한다. 이것을 수행하기위해, 삽입 | 점구름 특성 메뉴 항목을 선택하거나, 점구름 도구바에서 점구름 버튼을 클릭한다.
COP 명령을 먼저 만들지 않고 스캔을 시작하면, PC-DMIS 는 스캔된 데이타를 위해 COP 을 자동으로 만든다.
특성 또는 특성들의 표면을 스캔한다. 이것은 두번 이상이 필요할 수 있다. 소프트웨어는 스캔된 줄무늬를 그래픽 디스플레이 창에 실시간으로 보여준다. 기존의 COP를 사용하고 있다면, PC-DMIS는 그것을 비우기것을 요청한다.
레이저 문서의 "점구름에서 자동 특성 수집" 항목에서 설명한대로 점구름내에 있는 자동 특성을 선택한다. 자동 특성이 만들어질때, 특성의 점구름은 수집되고 레이저 프로브 도구상자의 레이저 스캔 속성 탭" 에 나타난다.
자동 확대/축소와 자동 회전
스캔하기 위한 이동식 팔이나 레이저 기록장치를 사용할때, PC-DMIS는 올바른 뷰를 보여주기위해 그래픽 디스플레이 창에서 실시간으로 점구름을 자동으로 회전하고 확대한다.
이것은 프로브 도구상자 (보기 | 다른 창 | 프로브 도구상자)의 레이저 스캔 디스플레이 속성 탭에 있는 자동 회전 표시란과 확대/축소 옵션으로 완료된다.
프로브 도구상자 - 자동 회전과 자동 확대/축소 옵션이 선택된 상태의 레이저 스캔 디스플레이 속성 탭
PC-DMIS는 기본적으로 확대/축소 부분의 자동 회전 과 자동 옵션을 활성화한다.
자동 회전 표시란 - 이 표시란이 선택하되면, 점구름은 레이저 라인 방향을 기반으로 그래픽 디스플레이 창에서 자동으로 회전한다. 회전은 스캔하지 않더라도 발생한다. 이것은 스캔 통과를 시작하기 전에 부품에 스캔 라인을 배치할 수 있게 한다. 비활성화될때, 레이저 스캐닝 중에 그래픽 디스플레이 창에서 어떤 회전도 발생하지 않는다.
확대/축소 부분 - 세가지 옵션이 있다:
없음 -이것은 자동 확대/축소를 비활성화한다. 소프트웨어는 그래픽 디스플레이 창에서 점구름 스캔을 보여주기위해 마지막 수동 사용자 정의 확대/축소 설정을 사용한다.
자동 -이 옵션이 선택되면, 그래픽 디스플레이 창은 클로즈업 뷰로 확대되고 레이저 스캔 라인의 중심으로 이동된다. 부품을 더 많이 스캔할때, 그래픽 디스플레이 창은 수집된 점구름 데이타를 보여주기위해 축소된다.

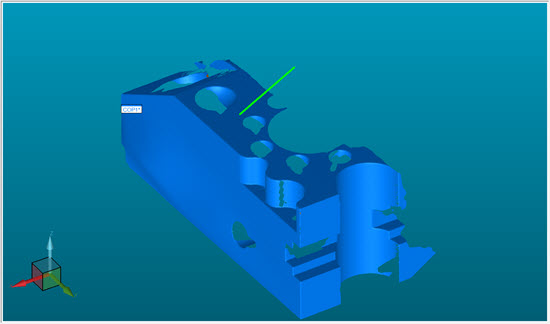

자동 확대/축소 옵션이 선택된 상태로 스캔 라인을 보여주는 그래픽 디스플레이 창
사용자지정 (%) - 이 옵션이 선택되면, 확대/축소 비율을 설정할 수 있다. 100%는 실제 부품 크기 (1:1 관계)를 사용해서 확대/축소 비율이 설정되었음을 나타낸다. 스캔의 확대 뷰를 얻기위해 확대/축소 비율을 크게 설정할 수 있다 또는 축소된 크기로 점구름을 더 많이 보기위해 작게 설정할 수 있다. 예를들어, 50%는 절반 크기이다.
프로브 도구상자 - 자동 회전과 사용자지정 확대/축소 옵션이 선택된 상태의 레이저 스캔 디스플레이 속성 탭
