이 레지스트리 항목은 그래픽 디스플레이 창에서 자동 가장자리 지점을 선택할때 XYZ 와 IJK 값을 결정하기 위해 PC-DMIS 가 두번의 마우스를 클릭을 사용하는지를 여부를 결정한다.
TRUE (1) 로 지정되면, PC-DMIS 는 정확한 XYZ 와 IJK 값을 결정하기 위해 각 표면에 한개씩 두개의 마우스 클릭을 사용한다. 그것이 FALSE (0) 로 지정되면, PC-DMIS 는 한 클릭의 이전 방법을 사용한다.
입력명: DCCEdgePoint2ClickSelect
입력 유형: 참/거짓 값. 기본값은 FALSE 이다.
자동 가장자리 지점 특성을 만들기 위해 그래픽 디스플레이 창에서 CAD 모델의 표면을 클릭할때, 일부 표면은 CAD 를 확대했을때 완전한 90 도 가장자리를 가지지 않고 대신 곡선의 가장자리를 가졌다는 것을 유의한다.
CAD 가장자리 – 먼거리에서, 가장자리 지점을 여기에 만들수 있을 것으로 보인다.

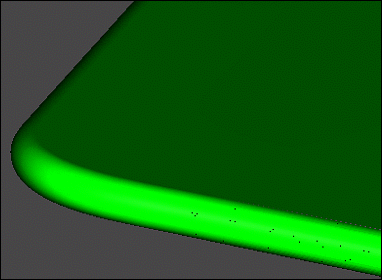

CAD 가장자리 – 그러나, 가까이서 보았을때, 그것이 실제로 90 도의 가장자리가 아니고 대신 곡선의 가장자리라는것을 볼 수 있다.
몇개의 자동 가장자리 지점이 가진 문제점은 가장자리를 클릭할 수 있고 정확한 XYZ 위치를 얻을 수 있지만 IJK 벡터가 부정확할 수 있다는 것이다. 또는, 정확한 IJK 벡터를 얻기 위해 부품의 어느 곳에서든 클릭할 수 있지만 XYZ 위치가 부정확하게 될 것이다.
DCCEdgePoint2ClickSelect 값을 TRUE 로 설정하면, PC-DMIS 는 정확한 XYZ 위치와 IJK 벡터 양쪽 모두를 얻기 위해 2 마우스 클릭 (각 표면에 하나씩) 을 수행할 수 있게 한다.
마우스 클릭1, PC-DMIS 는 XYZ 위치와 IJK 벡터의 정보를 수집한다.
마우스 클릭 2, IJK 벡터가 부정확하면, PC-DMIS 는 정확한 IJK 벡터의 정보를 수집한다.
CAD 모델이 표준 90 도 가장자리를 가지면, 양쪽 표면을 클릭할 수 있고, 가장자리 지점이 정상적으로 만들어질 것이다.
자동 가장자리 지점을 만들기 위해 이 모드를 사용할때 메시지를 보여주도록 PC-DMIS 에 명령할 수 있다. "DCC 가장자리 지점 2 클릭 선택 경고 보여주기" 를 본다.
자동 가장자리 지점에 관한 상세 정보는, PC-DMIS CMM 문서의 "자동 특성 삽입" 단락에서 "자동 가장자리 지점 만들기" 항목을 본다.
