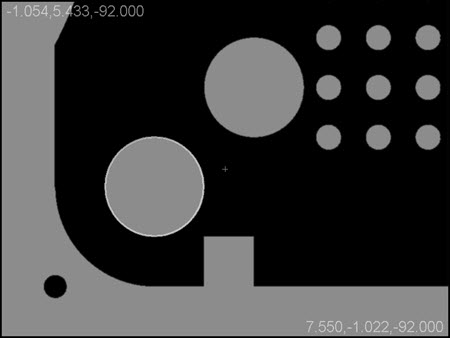

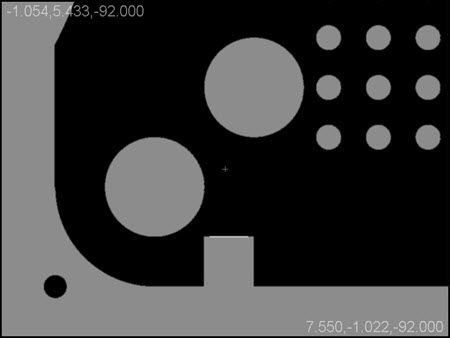

라이브 뷰에서 검색된 라인 특성의 예:오프라인/CAD 카메라 모드로 PC-DMIS를 실행할 때 라이브 뷰의 QuickFeature 는 지원되지 않는다.
또한, 라이브 뷰의 QuickFeatures 는 고대비 가장자리, 심지어 조명, 그리고 비 고주파 스펙트럼 구성 요소가 있는 이미지를 만드는 부품에서 잘 작동하도록 디자인 되었다. 얇은 배면광 부품 또는 표면 질감이 없는 표면 조명 부품이 한 예이다.
라이브 뷰에서 비전 QuickFeatures를 만들기 위한 규칙과 매개변수는 CAD 뷰의 것과 동일하다:
규칙과 매개변수는 CAD 뷰의 QuickFeature 기능과 일치한다.
Shift 키를 누른 상태에서, 그들을 하이라이트하기 위해 라이브 뷰에서 특성 위로 마우스 포인터를 이동한다.
라이브 뷰로 그것을 만들기 위해 하이라이트된 특성을 클릭한다.
라이브 뷰에서 하이라이트된 특성에 따라, Ctrl + Shift 키를 누르면, 가장자리 지점 또는 표면 지점 특성이 만들어진다 (라이브 뷰만을 위한 규칙과 매개변수는 아래를 본다).
CAD 뷰 매개변수와 마찬가지로, 조명과 배율은 그들의 현재 설정을 사용한다. 다른 모든 특성 매개변수는 그들의 이전 설정을 사용한다.
다음의 규칙과 매개변수는 라이브 뷰에서 비전 QuickFeatures를 사용할때만 적용된다:
감지된 특성을 하이라이트하기 위해, Shift 키 또는 Ctrl + Shift 키를 누른 상태에서 라이브 뷰에서 마우스 포인터를 이동한다. 이것은 가장자리에 맞추기 옵션과 라이브 뷰 설정 대화상자의 범위 (픽셀) 속성을 위해 입력된 값의 활성화에 따라 달라진다. 라이브 뷰 설정에 관한 상세 정보는 "라이브 뷰 설정" 항목을 참조한다.
원 또는 라인 특성이 감지되고 하이라이트 될때, Ctrl + Shift 키를 누르면, 특성은 가장자리 지점으로 변경된다.
원 또는 라인 특성이 감지되지 않았지만, 커서가 가장자리 근처에 있을때, Ctrl + Shift 키를 누르면, 가장자리 지점이 감지된다. 가장자리가 감지되지 않으면, 표면 지점이 하이라이트된다.
특성이 하이라이트 되었고, 선택하기 위해 그것을 클릭할때, 해당 특성은 측정 루틴에 추가된다.
가장자리 지점이 감지되고 하이라이트될때, 그것의 벡터는 커서 방향의 라이브 뷰 이미지의 가장자리에서 정의된다. 가장자리 지점 특성이 만들어지면, 그것의 하이라이트된 벡터가 특성의 가장자리 벡터를 제어한다.
라이브 뷰에서 존재하는 벡터 방향이 있는 가장자리 지점 특성의 예:
라이브 뷰에서 지원되는 비전 QuickFeature:
특성 |
방법 |
원 |
QuickFeatures 만들기에 사용된 방법에 관한 상세 정보는, PC-DMIS 핵심 문서의 "자동 특성을 만드는 빠른 방법" 장에서 "QuickFeatures 만들기" 항목을 본다. |
가장자리 지점 |
|
라인 |
|
표면 지점 |
