网格运算符对话框 - 横截面运算符
网格截面运算生成由一组平行平面与 COP 或网格对象相交所定义的折线的子集。该组平面由起点、方向矢量、平面与平面之间的步长距离以及长度定义。平面的数量由被拆分为长度加 1 的步长距离确定。
网格横截面运算符可通过轮廓尺寸求值。
要将 CROSS SECTION 操作应用于网格：
从网格工具栏（视图 | 工具栏 | 网格）中，单击横截面网格按钮（
）以打开网格运算符对话框。您也可以单击插入 | 网格 | 运算符菜单选项。
从网格运算符对话框中，从运算符列表中选择截面。
从网格工具栏中，单击 2D 截面幻灯片放映按钮
，以 2D 视图显示横截面。更多信息，请参见“显示和隐藏横截面折线”主题中的“横截面幻灯片放映”部分。
运算符列表之下的列表包含三个选项：矢量、轴、曲线，以及两点。有关曲线功能的工作原理，请参见“沿曲线创建横截面”主题。有关两点选项的详细数据，请参见“在两点之间创建横截面”主题。
网格截面运算符使用的选项有：
起点：指示属于切割点云的第一个平面的点的坐标。软件在“图形显示”窗口中将起点显示为蓝色球。您可以将球用作手柄以拖动到新位置。起点由在“图形显示”窗口中第一次单击定义。在实际的“编辑”窗口命令中，起点值由 START PT 参数提供。
方向（仅适用于矢量和两点选项）- 此值指示法矢量的方向。可通过在“图形显示”窗口中单击的第一下定义。在实际的“编辑”窗口命令中，方向值由 NORMA 参数提供。
轴（仅适用于轴选项）- 使用此选项沿 X、Y 或 Z 轴创建横截面。选择所需轴（默认值为 X），在“图形显示”窗口中设置起点并设置终点。剖面将在横截面之上以给定步长值剪切零件。
宽度：此值表示考虑中的截面宽度。如果值为 0，系统将此值作为 CAD 和 COP 边界框值进行计算。
高度：此值表示考虑中的截面高度。如果值为 0，系统将此值作为 CAD 和 COP 边界框值进行计算。
Delta：该值不用于网格截面。
步距：此值表示平面间的距离。在实际编辑窗口命令中，步距值在增量参数中。
如果步距值大于长度值，那么在起始点只创建一个截面。
使用平滑公差删除横截面中的小步数，并创建更平滑的测量折线。此设置可筛选平滑公差值范围内的点，然后使用点间隔值将折线拟合到数据。
点间隔还通过 CrossSectionCopCadCrossSectionStep 注册表设置定义。有关此注册表项的更多信息，请参见设置编辑器文件中的“CrossSectionCopCadCrossSectionStep”主题。
平滑公差应设置得非常小，以使测量的横截面不会与实际数据有太大偏差。除了极端情况以外（例如非常大的 3D 模型和/或非常小的点密度），此参数应设置在十分之几毫米（最大值）至千分之几毫米（最小值）之间。
间隙填入距离：定义沿横截面黄色所测折线的最大间隙距离。如果间隙等于或小于此值，将用计算的点填满间隙。您也可以在 PC-DMIS 设置编辑器中设置此值。更多信息，请参见PC-DMIS设置编辑器文档中的“CrossSectionMaximumEmptyLength”主题。
点间隔：仅当CrossSectionCopCadCrossSectionDrivenByCad 注册表项被设为 1 (True) 时，方可使用此项目。此值为沿 CAD 折线寻找最佳插入网格点的所用步数。若要获得更高精度，或者如果 CAD 模型非常小，则此值可被设为更小的值。您也可以在 PC-DMIS 设置编辑器中设置此值。更多信息，请参见 PC-DMIS 设置编辑器文档中的“CrossSectionCopCadCrossSectionStep”主题。
距 CAD 的最大距离：该值定义了网格数据相对于标称 CAD 模型的最大距离。默认值为2 mm。如果网格数据对象偏离 CAD 模型超过最大距离值，软件可能不会计算黄色测量截面。您可以调整此值以考虑网格数据相对于 CAD 模型的较大偏差。
轮廓尺寸 - 单击添加按钮
，为每个横截面创建新的轮廓尺寸。有关轮廓尺寸的详细信息，请参见 PC-DMIS 核心文档中“使用旧尺寸”一章中的“标注轮廓 - 直线或曲面”一章。
分析视图 - 单击新增按钮，在“编辑”窗口中创建 ANALYSISVIEW 命令。有关 ANALYSISVIEW 命令的更多详细信息，请参见 PC-DMIS 核心文档中“插入报告命令”一章中的“创建分析视图命令”。
批注最小值/最大值：单击新增按钮，将以使用中横截面批注标签之形式建立最小值和最大值。
每次执行测量例程时，均将重新计算最小和最大点。
CAD 控件 - 选中选择复选框可选择“图形显示”窗口中的 CAD 曲面。当单击创建时，PC-DMIS 可筛选所有未通过选定曲面的截面。
例如，如果在定义起点和终点后选择曲面 A，则仅生成 B 和 C 的横截面：

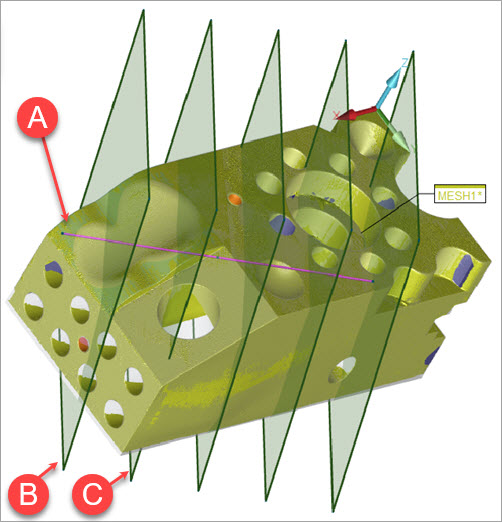

选定表面 A 将截面限制为 B 和 C 的示例
所选曲面不影响点击查看按钮时所看到的。
当剖切面在“图形显示”窗口中可见时，可按照以下方式对其进行管理：
选择一个平面的边缘句柄并拖动，重新调整剖切面的高度和宽度大小。
选择一个平面的棱角句柄并拖动，绕着平面的轴旋转平面集。
选择第一条或最后一条紫色长度线的蓝点句柄并拖动，重新定义紫线的起点或终点定义。当方向发生更改时，对话框中的值及“图形显示”窗口中的平面数将得到更新。在轴模式下，平面的方向不发生更改。
选择并拖动紫色长度线的中间蓝色句柄，移动平面集。
创建或编辑横截面时，剖切面显示在透明视图中，如上所示。
单击创建：
将为各平面向“编辑”窗口中插入一条 MESH/OPER,CROSS SECTION 命令。
例如：
MESHSECTION3=MESH/OPER,Cross Section,TOLERANCE=0.05,WIDTH=117.715,HEIGHT=227.086,
START PT = -6.439,60.097,6.276,NORMAL = 0.9684394,-0.2221293,-0.1130655,SIZE=76
REF,MESH1,,
黑色折线代表标称 CAD，黄色折线代表测定折线。
如下所示，将每个平面的标签插入“图形显示”窗口：
完成后的截面显示五个平面
键入值定义截面

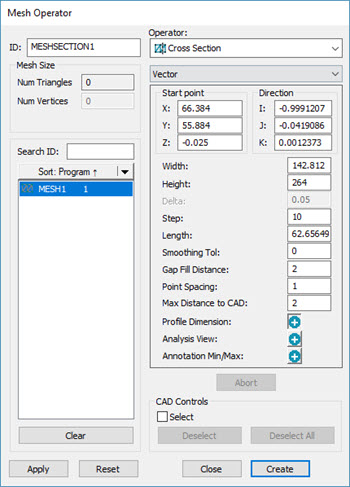

使用网格运算符对话框键入所需值：
START PT：指定使用起点 X、Y 和 Z 方框的横截面起点。
NORMAL：指定使用方向 I、J 和 K 方框的横截面矢量。
WIDTH：指定宽度方框中横截面宽度属性的值。
HEIGHT：指定高度方框中横截面高度属性的值。
TOLERANCE：指定某点被视为差量方框中横截面的一部分时，用于确定到平面的最大距离的值。
INCREMENT：指定步方框中剖切面之间的值。
LENGTH：指定长度方框中第一个和最后一个剖切面之间的值。
SMOOTHING TOLERANCE：指定公差值，此值用于精简与平滑公差方框中生成横截面关联的点。
使用“图形显示”窗口定义截面
若要定义某些参数，单击“图形显示”窗口中的 CAD 模型，选择起点。出现粉红色线条。单击 CAD 模型上的第二个点，确定方向矢量和长度。
从“图形显示”窗口中创建轮廓尺寸
当双击横截面标签时，将创建新的轮廓尺寸，以计算所选的横截面。
