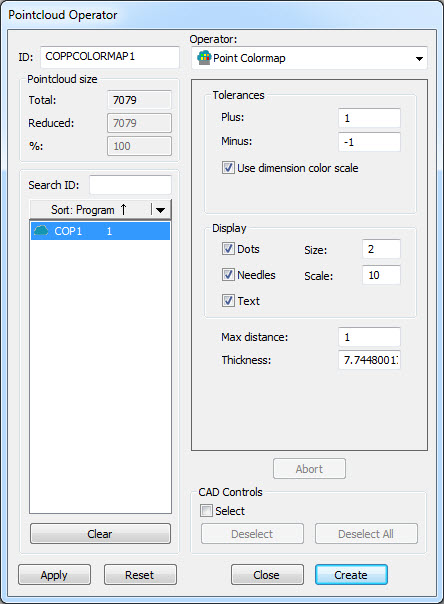

“点云运算符”对话框 - 点颜色映射运算符
点颜色映射运算计算 COP 命令中的数据点相较于 CAD 对象的偏差。可用彩色点、彩色针来标识偏差，这些点与针可显示实际偏差或偏差的数值。用户需指定正负公差、点的尺寸、指针比例以及初始手动坐标系。
若要将点颜色图运算应用至点云，单击点云工具栏上的点云点颜色图 (
)，或选择插入 | 点云 | 点颜色图。
在创建点颜色图时推荐采用的过程是：
当需要点颜色图时，曲面上的数据将被清理或选择。
从筛选器 COP 运算符中，使用 DISTANCE 类型设置筛选数据。
创建点颜色图。
应用点色彩映色表的推荐步骤示例
点颜色图运算符具有这些属性：
公差 - 用于设置公差上限（正）和公差下限（负）值：
正 - 公差上限值
负 - 公差下限值
使用尺寸色阶复选框 - 当您选中此复选框时，软件将通过尺寸颜色条定义用于点色彩映色表颜色属性的颜色条。有关尺寸颜色条的详细信息，请参见 PC-DMIS 核心文档的“使用其他窗口、编辑器和工具”一章中的“使用尺寸颜色窗口（尺寸颜色条）”主题。
编辑颜色条 - 当未选择使用尺寸色阶复选框时，编辑色阶按钮处于启用状态。单击后，动态更改曲面的颜色、比例和阈值及点颜色图属性的功能将通过色阶编辑器对话框变为可用状态。有关详细信息，请参见“编辑色阶”主题。
点 - 彩色点
尺寸 - 点尺寸
指针 - 比例偏差（使用以下比例值）是垂直于 CAD 的彩色线段
缩放 - 针表征使用的比例值
文本 - 偏离的数值
最大距离 - 此值仅允许落在最大距离范围内的点包含在颜色图中。请注意，如果此值非常小，您或许无法看到所有预期的彩色偏差。良好的规则是将此值设置为略大于（例如 10%）最大偏差。
厚度 - 允许对色图上的偏离添加厚度值。在要添加材料厚度至CAD曲面模型时非常有用。
单击创建，将向“编辑”窗口中插入一条 COP/OPER,POINT COLORMAP 命令。
例如：
COPPCOLMAP1=COP/OPER,POINT COLORMAP,PLUS TOLERANCE=0.0394,MINUS TOLERANCE=-0.0394,THICKNESS=0,
SHOW DOTS=YES,DOT SIZE=0.0787,SHOW NEEDLES=YES,NEEDLE SCALE=10,SHOW LABELS=YES,
SIZE=50023
参考,点云2,,
报告中的颜色图
有关软件如何显示报告中的颜色图的信息，请参见 PC-DMIS 核心文件“报告测量结果”一章中的“颜色图和 CadReportObject”主题。
