“点云运算符”对话框 - 曲面颜色图运算符
曲面颜色图运算将彩色阴影应用至 CAD 模型。该模型根据与CAD相比点云的偏差进行着色。该模型使用编辑尺寸颜色对话框中定义的颜色和下面讨论的公差上限和公差下限框中指定的公差限制。
颜色图所用的颜色在编辑尺寸颜色对话框（编辑 | 图形显示窗口 | 尺寸颜色）中定义。
选择视图| 其他窗口 | 尺寸颜色以查看尺寸颜色条的色阶。
要将 SURFACE COLORMAP 运算应用于点云，请单击点云工具栏上的点云曲面色彩映色表按钮 (
)（视图 | 工具栏 | 点云），或者选择插入 | 点云 | 曲面色彩映色表。
选择的 COLORMAP 元素应用曲面颜色图的示例
SURFACE COLORMAP 运算符使用的选项有：
公差 - 用于设置公差上限（正）和公差下限（负）值：
正 - 公差上限值
负 - 公差下限值
使用尺寸色阶复选框 - 当您选中此复选框时，软件将通过尺寸颜色条定义用于曲面色彩映色表颜色属性的颜色条。有关尺寸颜色条的详细信息，请参见 PC-DMIS 核心文档的“使用其他窗口、编辑器和工具”一章中的“使用尺寸颜色窗口（尺寸颜色条）”主题。
编辑色阶 - 当未选中使用尺寸色阶复选框时，编辑色阶按钮处于启用状态。单击后，动态更改曲面的颜色、比例和阈值及点色彩映色表属性的功能将通过色阶编辑器对话框变为可用状态。有关详细信息，请参见“编辑色阶”主题。
无数据颜色复选框 - 在选择此复选框时，指定的颜色将映射到未定义数据的选定曲面上。
精细系数 - 调整曲面颜色图的精度。若更改此值，PC-DMIS 将绘制已更改的新色图。基础测量数据不会更改。该色图可渲染覆盖彩色三角形的 CAD 模型。每个三角形的顶点颜色与点云偏差颜色相对应。这些颜色取自上述尺寸色阶。通过使用更小或更大的精细系数值，可分别生成更精细或更粗糙的镶嵌。您可能希望降低精细系数来获得更平滑阴影的 CAD 以及更准确的偏差表示。但是，将细化因子调小，会产生更多的三角形，从而增加计算时间以及 CAD 模型的大小。作比较时，请注意三角形数量的细化因子为 0.5，与细化因子 1.0 相比，为 4 倍多；然而，细化因子 0.1 与 1.0 相比，为 100 多倍。

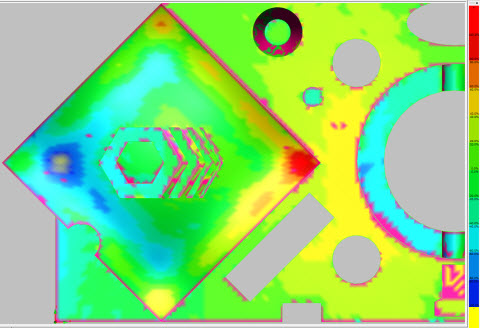

Pointcloud COLORMAP 示例，其优化因子为1：

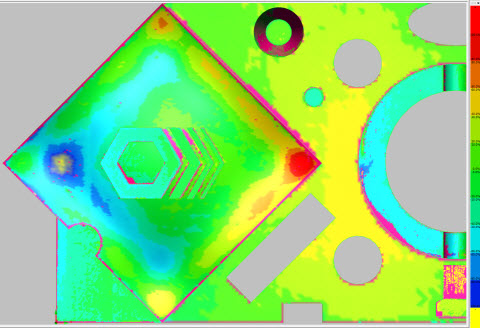

Pointcloud COLORMAP 示例，其优化因子为 0.1：
最大距离 - 此值仅允许落在最大距离范围内的点包含在颜色图中。请注意，如果此值非常小，您或许无法看到所有预期的彩色偏差。良好的规则是将此值设置为略大于（例如 10%）最大偏差。
厚度 - 对色图上的偏差添加厚度值。在要添加材料厚度至CAD曲面模型时非常有用。
创建批注点复选框 - 批注是使用相关颜色显示曲面颜色图上特定位置的偏差的一种方式。若要创建批注：
单击创建批注点复选框进行选择。其可删除 CAD 控件区域中选择复选框上的复选并禁用对话框右边的大部分选项。
选择“图形显示”窗口中 CAD 曲面上的点。PC-DMIS 以与 COP 偏差点相同的背景色使用偏差值计算并创建批注标签。该标签可与任何其他标签一样在“图形显示”窗口周围进行移动。
创建后，若重新启动测量例程或者若重新启动 PC-DMIS 且重载相同的测量例程，则批注标签将保持在相同的位置。
创建 MinMax 批注复选框 - 如果选中此复选框，将以活动 COP 曲面颜色之批注标签的形式创建最小值和最大值。
每次执行测量例程时，均将重新计算最小和最大点。
显示、隐藏或删除批注标签
若要显示、隐藏或删除批注标签，按鼠标右键显示快捷菜单，然后选择适当选项。
删除批注 - 所选的批注标签自动删除。
显示所有批注 - 显示所有批注标签。
隐藏所有批注 - 隐藏所有批注标签。
删除所有批注 - 自动删除所有批注标签。
显示批注点复选框 - 标记后此复选框，将显示已创建的所有批注点。
组 - 用于创建、修改或识别表面色彩映色表。有关详细信息，请参阅“将 COLORMAP 应用于具有多表面轮廓公差的 CAD 模型”主题中的“方法 2”。
单击中止可撤消单击应用按钮后生成的所有计算值。
CAD 控制 - 应用运算至所选CAD元素。参见“CAD 控件”，对扫描进行详细描述。
单击创建，将向“编辑”窗口中插入一条 COP/OPER,SURFACE COLORMAP 命令。
例如：
COPFCOLMAP2=COP/OPER,SURFACE COLORMAP,PLUS TOLERANCE=0.25,MINUS TOLERANCE=-0.25,THICKNESS=0
参考,点云1,,
报告中的颜色图
有关软件如何显示报告中的颜色图的信息，请参见 PC-DMIS 核心文件“报告测量结果”一章中的“颜色图和 CadReportObject”主题。
