CAD 模型視圖對話方塊
單個 CAD 模型視圖（以前稱為「CAD 捕獲」）由存儲在該視圖中的一個或多個選定 CAD 元素組成。與 CAD 群組類似，可以使用 CAD 模型視圖對話方塊（編輯 | 圖形顯示視窗 | CAD 模型視圖）定義多個 CAD 模型視圖以及每個視圖中要存儲的 CAD。您也可啟用或禁用 CAD 視圖，以顯示或隱藏其中保存的 CAD 元素。該對話方塊基本上可控制 CAD 元素的可見性。但是，不止 CAD 組，該對話方塊還可以控制以下內容：
CAD 元素的可見性
CAD 組件元件的可見性
可選檢視方向
可選自適應縮放操作
可選轉譯模式（陰影/線框，曲面棱邊開/關）
可選剪裁平面
很多 CAD 系統具有直接將視圖添加至 CAD 模型的功能。匯入這些模型時，可以從 CAD 模型視圖對話方塊訪問這些視圖。

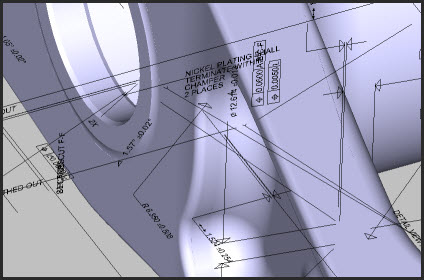

顯示 CAD 模式視圖的部分 CATIA 模型（GD&T 或其他類似文本 CAD 元素）
從 CAD 模型視圖對話方塊創建 CAD 視圖
此程式假定您尚未創建任何視圖。
按一下創建，將新建模型視圖 1 添加到視圖清單中。
從清單中選取新建模型視圖 1。
在「圖形顯示」視窗中確保有一個可見的工件模型。
您可以使用編輯區域標記或清除核取方塊。這些核取方塊控制軟體是否將檢視方向、自適應縮放、陰影以及剪裁平面儲存至所選視圖。
從工件模型按一下一個或多個 CAD 元素，以反白顯示這些元素。
按一下新增將所選 CAD 元素新增至所選視圖。
如果要重新命名視圖以更好地反映其中儲存的 CAD 元素，按一下重新命名並鍵入新名稱。
根據需要繼續建立 CAD 模型視圖。下一次按一下建立時，軟體遞增新增視圖中的數字（例如新模型 2）。
從「CAD 模型視圖」對話方塊啟動 CAD 視圖
在創建的視圖清單中，按兩下 CAD 視圖以啟動。啟動視圖時，軟體執行以下操作：
它突出顯示清單中的視圖，並在「圖形顯示」視窗的啟動視圖中顯示 CAD 元素。
軟體將可見的 CAD 組件元件更新到視圖中儲存的狀態。
根據所選的擷取選項，軟體可變更檢視方向，執行自適應縮放操作，變更陰影，以及啟用和剪裁平面。
軟體暫時隱藏所有其他 CAD 元素和 CAD 組件元件。
您還可以從 CAD 設定工具列上的清單中啟動 CAD 視圖。有關資訊，請參閱「使用工具列」一章中的「CAD 設定工具列」主題。
關於 CAD 模型視圖對話方塊
清單 - 清單顯示 CAD 模型中的所有視圖。要啟動視圖，按兩下清單中的視圖。啟動的視圖字體為粗體。要禁用視圖，按兩下清單中啟動的項目。如果 CAD 模型視圖包含嵌入的 CAD GD＆T 標注，則此圖示（
）將顯示在清單中該專案的旁邊。有關 CAD GD&T 標注的其他資訊，請參見「使用 CAD GD&T 標注」主題。
創建 - 該按鈕創建一個新 CAD 模型視圖，並將所有可見的 CAD GD&T 元素新建到其中。
重新命名 - 此按鈕重新命名所選視圖的名稱。
刪除 - 此按鈕刪除選取的視圖。不刪除任何 CAD 元素。
新增 - 此按鈕將所選 CAD 元素新增至所選視圖。
減去 - 此按鈕從所選視圖中移除目前選定的 CAD 元素。不刪除任何 CAD 物件。
選取 - 此按鈕選取所選視圖中包含的所有 CAD 元素。
取消全選 - 此按鈕取消選取選定的所有 CAD 物件。
選取篩選器區域 - 此區域的核取方塊在您框選 CAD 元素時進行篩選，以便軟體僅選取所選的物件類型。
檢視方向核取方塊 - 若標記此核取方塊，將儲存目前檢視方向至所選視圖。若清除此核取方塊並啟用模型視圖，檢視視圖將不變更。若變更方向並再次標記此核取方塊，將使用新方向。
自適應縮放 - 若標記此核取方塊，將在啟用視圖時執行自適應縮放操作。
陰影 - 若標記此核取方塊，將儲存目前陰影（實線或線框）和目前曲面棱邊狀態（開或關）至所選視圖。之後啟用視圖時，無論目前「圖形顯示」視窗的陰影如何，都將使用儲存的陰影。若清除此核取方塊並啟用視圖，將使用「圖形顯示」視窗使用的陰影。要變更儲存的陰影狀態，可再次清除並標記此核取方塊，這樣視圖將使用目前「圖形顯示」視窗的陰影。
剪裁平面 - 若標記此核取方塊，將儲存目前剪裁平面至所選視圖。若匯入擷取中定義了剪裁平面的模型，該剪裁平面將暫時存在於該視圖的模型中。若之後清除剪裁平面核取方塊，將永久移除剪裁平面。此核取方塊將保持停用，直至定義剪裁平面。有關建立和使用剪裁平面的資訊，請參閱「剪裁平面標籤」主題。
從組件更新 - 此按鈕將使用在 CAD 組件對話方塊中定義的組件檢視更新所選視圖。有關處理該對話方塊中的組件檢視之資訊，請參閱「操作工件組件」。
