影像 Blob

概述

可透過以下任意一種方式存取 Blob 自動特徵對話方塊:

要使用 Blob 自動特徵,所需特徵必須適應視野範圍之內。Blob 特徵適用於具有高對比度邊緣、照明且無高頻光譜分量的圖像的工件。例如,該特徵適用於無大型表面紋理的薄背光工件或表面發光工件。

顯示 Blob 對話方塊後,按一下 影像 標籤建立目標。

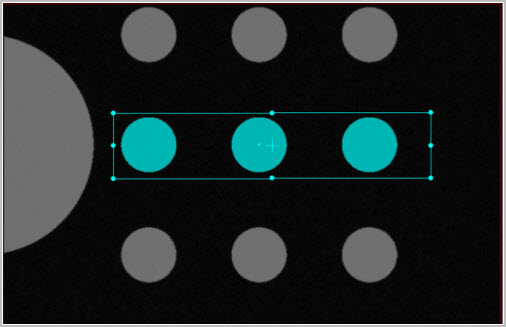

「即時視圖」視窗中建立 Blob | 自動特徵目標之範例

建立目標後,可採用與其他自動特徵相同的方式調整該目標的大小。「即時視圖」視窗中反白顯示 Blob 計算中所包括的像素。

建立 影像 Blob 特徵

  1. 對於支援 DCC 運動的測量機,若要在 DCC 模式中建立並測量 Blob | 自動特徵,請選取 DCC 模式

  2. 自動特徵工具列中選取自動 Blob。亦可選取插入 | 特徵 | 自動 | Blob 功能表選項。螢幕上將開啟自動特徵 (blob) 對話方塊。

影像 Blob 自動特徵對話方塊

  1. 自動特徵對話方塊開啟的情況下,使用目標選取法。要執行這步操作,從 影像 標籤中,在表面上按一下以確定點的位置。根據需要在 測頭工具箱 中調整照明和放大倍率。

盡可能靠近地按一下 CAD 元素,確保 PC-DMIS 不會選取錯誤的元素。

  1. PC-DMIS 影像測量 自動將 Blob 的標稱資料填入自動特徵對話方塊。將自動顯示 Blob 的觸測目標。

  2. 調整自動特徵對話方塊中的標稱資訊,以匹配 Blob 的理論值。此外,還應根據需要調整測頭工具箱的值。

定義Blob | 自動特徵時,該影像與其下方的說明反白顯示重要的元素:

  1. 透過理論值區域可採用目前測量常式單位手動輸入標稱區域值。

  2. 執行測量常式時,實際值區域會自動得到更新。

  3. Blob 自動特徵參數(如最小區域閾值極性清潔篩選器)可在測量常式的觸測目標部份及使用 Blob | 自動特徵對話方塊(如下所示)的觸測目標標籤中的相應滑桿進行設定。

「Blob | 自動特徵」對話方塊的「觸測目標」標籤

最小區域滑桿 - 最小區域滑桿可用於調整篩選值。滑桿的刻度由目標大小決定,因為最大區域可被設為目標內計算區域的一半。

閾值滑桿和極性按鈕 - 用此按鈕決定特徵計算中所包括的像素。若選取深色極性按鈕,則將使用低於閾值的目標區域內的像素。若選取淺色極性按鈕,則將使用高於閾值的目標區域內的像素。閾值滑桿可用於為所選極性按鈕設定目標區域像素範圍。

清潔篩選器滑桿 - 用此滑桿視需套用篩選,消除雜點,如灰塵或小塵埃。強度決定要消除的雜點大小。選項有:關閉中等

  1. 當測頭工具箱中的觸測目標標籤處於使用中狀態時,即時圖像視圖中將反白顯示形成 Blob 的像素。當變更相關參數時,反白顯示的像素亦會自動更新。

  2. 按一下自動特徵對話方塊上的建立,將 Blob 新增至測量常式。

Blob 自動特徵功能目前不支援多次擷取(詳細資料,請參閱「設定即時視圖」影像 說明主題中的「多次擷取」一節。)

  1. 儲存測量常式,以供未來執行。請參閱「執行 影像 測量常式之備註」。

使用運算式傳回 Blob 區域

如需傳回 Blob 特徵的理論或測量值,可使用帶 Blob 的 ID 的 .AREA.TAREA 副檔名。這些運算式將分別傳回 Blob 特徵的測量區域和理論區域。更多資訊,請參閱 PC-DMIS 核心文檔中的「使用運算式」一章中的「Double 型參照」主題。

存取 Blob 自動特徵內個別 Blob 如以下命令範例中所述:

Assign / V1 = blb1.Numhits

Assign / V2 = blb1.hit[C].XYZ

Assign / V3 = blb1.hit[C].AREA



使用位置尺寸傳回 Blob 區域

區域上的特徵位置對話方塊(插入 | 尺寸 | 位置),您可標記區域核取方塊,以計算報告並顯示 Blob 特徵的區域。它在報告和「編輯」視窗的命令模式中顯示為 AR。有關更多資訊,請參閱 PC-DMIS 核心文檔中「使用舊尺寸」的「尺寸位置」主題。
