清洁

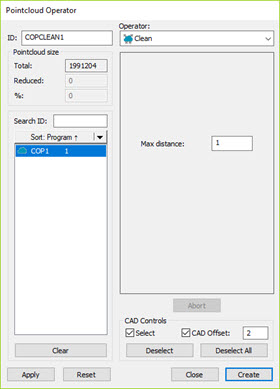

点云运算符对话框 - 清洁运算符

清除运算通过使用从点到零件的 CAD 模型的距离，来消除离群值。若点的距离大于最大距离值，PC-DMIS会将该点视为离群值，或认为不属于该零件。要使用此运算，至少必须创建一个粗略的坐标系（请参见“创建点云/CAD 坐标系”）。

要将清除运算应用至点云，可单击点云工具栏上的清除点云 ()，或选择运算 | 点云 | 清除。这会立即清除点云。

选取插入 | 点云 | 运算符，以打开点云运算符对话框。从运算符列表中选择清除。

清除运算符的对话框包含以下选项：

最大距离 - 输入一个值，指示您希望软件将该点视为离群值的点到CAD模型的最大距离。

CAD控件 - 如果选中选择复选框，则可以在“图形显示”窗口中单击特定CAD表面以应用“清理”操作。软件以红色突出显示所选曲面。该操作会影响所选曲面上的整个点云。PC-DMIS丢弃距离所有选定曲面的距离大于指定最大距离的任何点。例如，假设选择一个曲面并输入值 10。这意味着软件清除COP中距离所选曲面10个或更多单位的任何点。COP中在所选表面的10个单位内的任何点仍然存在。

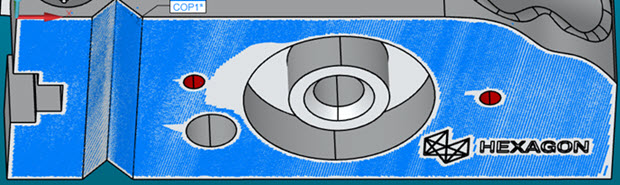

选中选择复选框后，CAD偏移复选框变为可用。选中CAD偏移复选框以启用CAD偏移输入框。输入 PC-DMIS 用于从 CAD 边缘“收缩”的值。这允许您隔离相对于特定 CAD 面的点，并忽略此固定偏移距离内沿边缘的点。

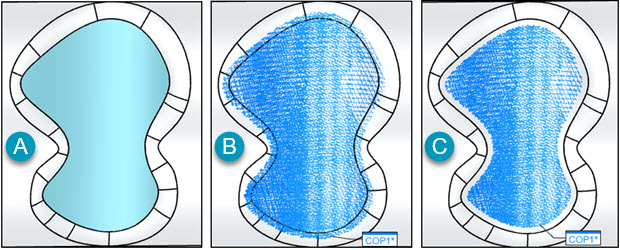

使用带有最大距离和 CAD 偏移选项的清除运算符的示例

A - 在“图形显示”窗口中选择的 CAD 曲面

B - 应用最大距离为 1mm 的清除操作

C - 应用最大距离为 1mm 和 CAD 偏移为 1mm 的清除操作

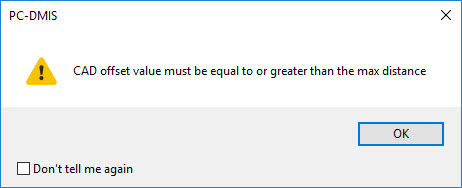

CAD 偏移值必须大于或等于最大距离值。如果 CAD 偏移值小于最大距离值，PC-DMIS 将显示以下消息：

单击确定后，PC-DMIS 会将 CAD 偏移值重置为当前的最大距离值。

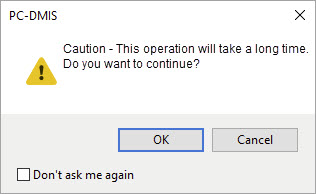

使用COPCLEAN功能，如果选择了大量CAD面，并在点云运算符对话框的CAD控件区域中标记了选择选项并输入了CAD偏移值，则PC-DMIS将显示以下消息：

此消息表明，如果单击确定以使用当前设置执行CAD偏移操作，则由于您选择了大量CAD面，PC-DMIS将需要很长时间才能处理。

选中不再询问复选框以防止再次出现该消息。

单击确定继续操作，或单击取消，软件将不执行该操作。

完成对话框的更新后，单击创建将 COP/OPER,CLEAN 命令插入“编辑”窗口。
