En esta sección se describe cómo configurar un sistema de dos brazos para utilizarlo con Fixtures flexibles. En el caso de los sistemas con más de dos brazos, el proceso para configurar cada brazo adicional es similar al de un sistema de dos brazos. La configuración de los sistemas de dos brazos se realiza en el equipo maestro (brazo principal). Consulte el tema "Usar la aplicación Fixturing System Setup" para obtener información adicional sobre cómo configurar un sistema de Fixtures flexibles.
Cuadro Select System - Dos brazos
Seleccione el sistema de fixtures flexibles que se va a configurar en el cuadro de lista del cuadro de diálogo Select System. Introduzca el número de brazos en Number of Arms y el tipo de máquina en Machine Type. Debe especificar dos brazos para el modo maestro/esclavo de un sistema de dos brazos. Haga clic en Aceptar para aceptar los cambios realizados. El cuadro de diálogo Fixturing System Setup se abre y muestra los cambios.

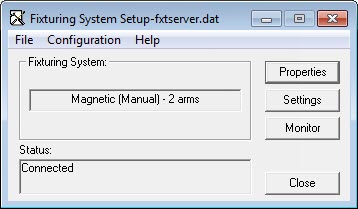

Cuadro de diálogo Fixturing System Setup - Dos brazos
Existen dos formas de configurar los parámetros en un sistema de dos brazos:
Haga clic en Properties (Propiedades) en el cuadro de diálogo Fixturing System Setup y edite las propiedades de los brazos 1 y 2.
Pulse F12 para abrir el cuadro de diálogo Preparar fixture en PC-DMIS. Realice los cambios que proceda en cada ficha.
Más:
Configurar dos brazos con las propiedades de configuración del sistema de fixture
Configurar dos brazos con el cuadro de diálogo Preparar fixture
