Para medir un mapa de colores de espesor:
En el diálogo Mapa de colores de espesor, elija el objeto de datos Nube de puntos o Malla.
Seleccione el método Según rayo o Esfera. Para obtener información detallada, consulte "Método de mapa de colores de espesor".
Cuando mide el espesor de un objeto de datos de nube de puntos, no puede seleccionar el método que se tiene que utilizar. PC-DMIS utiliza automáticamente el método Esfera.
Introduzca el valor de Espesor máx. El software no evalúa ningún valor de datos superior al valor de Espesor máx.
Haga clic en Aplicar.
Crear anotaciones. Para obtener información detallada, consulte "Anotaciones de mapa de colores de espesor".
Haga clic en Crear.

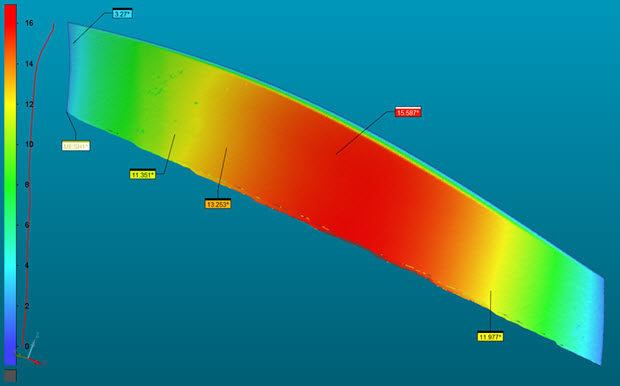

Ejemplo de un mapa de colores de espesor con un objeto de datos de malla
Con el ejemplo anterior, PC-DMIS crea este comando en la ventana de edición:
MAPACOLORESESPESORMALLA1=MALLA/OPER,MAPACOLORESESPESOR,,MOSTRAR PARÁMETROS=SIN TRIÁNGULOS=170479,VÉRTICES=85473,REF=MALLA1,,,,
