Cuando utilice un brazo portátil o un tracker láser para escanear, PC-DMIS rotará de forma automática la nube de puntos y aplicará un zoom en tiempo real en la ventana gráfica para mostrar la vista pertinente.
Esto se hace con la casilla de verificación Rotación automática y las opciones de Zoom situadas en la ficha Propiedades de visualización del escaneado del láser de las herramientas de sonda (Ver | Otras ventanas | Herramientas de sonda).
Herramientas de sonda: Ficha Propieades de visualización del escaneado del láser con las opciones Rotación automática y Zoom automático seleccionadas
PC-DMIS activa la opción Rotación automática y Automático en la sección Zoom por omisión.
Casilla de verificación Rotación automática: Cuando selecciona esta casilla, la nube de puntos rota de forma automática en la ventana gráfica en función de la orientación de la línea del láser. La rotación tiene lugar incluso si no está escaneando. Esto le permite situar la línea de escaneado sobre la pieza antes de disparar una pasada de escaneado. Cuando está desactivada, no tiene lugar ninguna rotación en la ventana gráfica mientras se está escaneando con el láser.
Sección Zoom: Tiene tres opciones:
Ninguno: Desactiva el zoom automático. El software utiliza el último valor definido manualmente por el usuario par ael zoom para mostrar el escaneado de nube de puntos en la ventana gráfica.
Automático: Si selecciona esta opción, la ventana gráfica aplica un zoom para obtener una vista de cerca centrada en el punto medio de la línea de escaneado del láser. A medida que vaya escaneando más de la pieza, la ventana gráfica alejará la imagen y mostrará los datos de nube de puntos recopilados.

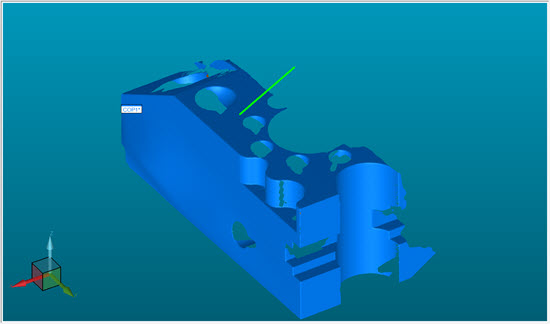

Ventana gráfica en la que se muestra la línea de escaneado con la opción Zoom automático seleccionada
Personalizado (%): Si selecciona esta opción, puede establecer el porcentaje de zoom. El 100% indicat que el factor de zoom se establece con el tamaño real de la pieza (relación 1:1). Puede establecer un porcentaje de zoom mayor para obtener una vista de cerca del escaneado, o bien uno menor para observar mayor parte de la nube de puntos en un tamaño más reducido. Por ejemplo, el 50% sería la mitad del tamaño.
Herramientas de sonda: Ficha Propieades de visualización del escaneado del láser con las opciones Rotación automática y Zoom personalizado (%) seleccionadas
