Definir las opciones de la sonda Leica T-Scan

Puede definir las propiedades de los escáneres Leica T-Scan en la ficha Opciones de sonda del cuadro de diálogo Valores de los parámetros (Edición | Preferencias | Parámetros).

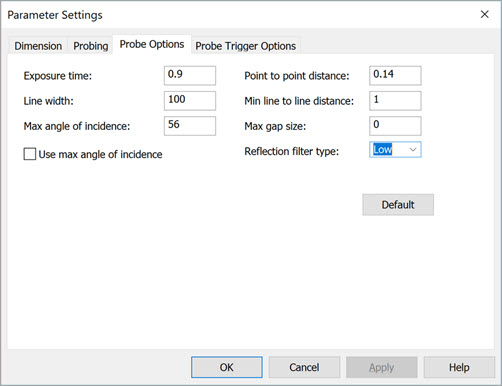

Cuadro de diálogo Valores de los parámetros: ficha Opciones de sonda

Las opciones disponibles son:

Tiempo de exposición: Esta opción define el intervalo de tiempo que la cámara T-Scan utiliza para la exposición. Puede ajustar el tiempo de exposición en función del objeto que desee medir. En el caso de los objetos brillantes, utilice tiempos de exposición breves (en un rango de 0,25 a 5 ms). Para los objetos oscuros, utilice tiempos de exposición más largos (hasta 20 ms).

Anchura de línea: Puede reducir la anchura de la línea de escaneado hasta el 40% de la anchura máxima. Si selecciona una anchura de línea menor, puede aumentar la frecuencia de la línea.

Ángulo incidencia máx.: Esta opción define el ángulo de incidencia máximo entre el rayo láser y la superficie del objeto. El software de la interfaz de T-Scan rechaza los puntos medidos que sobrepasen este valor. Cuanto menor sea el valor, menos datos adquirirá el software, pero más alta será la calidad de los datos.

Utilizar ángulo de incidencia máx.: Seleccione esta casilla de verificación para aplicar un filtro a los datos. El filtro elimina los puntos medidos con un ángulo de incidencia superior al valor de Ángulo incidencia máx. especificado. El funcionamiento de este filtro se explica en la descripción de Ángulo incidencia máx. que figura más arriba.

Distancia punto a punto: Esta opción especifica la distancia entre dos puntos consecutivos en una línea de escaneado. Los valores válidos van de 0,035 mm a 10 mm, ambos inclusive.

Distancia lín. a lín. mín.: Esta opción especifica la distancia mínima entre dos líneas de escaneado consecutivas. Los valores válidos van de 0 mm a 50 mm, ambos inclusive.

Tamaño de gap máx.: Si aparecen espacios vacíos ("gaps") en una línea de escaneado, se pueden rellenar automáticamente por medio de la interpolación. Esta opción especifica el tamaño máximo de gap que el software rellena automáticamente.

Tipo de filtro de reflexión: Las opciones disponibles son: Estándar, Baja, Media y Alta. Seleccione el valor que más se corresponda con las propiedades de reflexión del objeto.

Botón P. omisión: Pulse este botón para restablecer las opciones de la ficha Opciones de sonda con sus valores por omisión.

Una vez que haya terminado de realizar cambios, haga clic en el botón Aplicar. PC-DMIS añade los valores a la rutina de medición.
