Análogamente a los elementos de círculo medidos de un punto, los dispositivos portátiles también pueden crear un elemento de ranura medida redonda o cuadrada tomando solamente dos contactos, uno en cada extremo de la ranura. Es lo que se denomina ranura "de dos puntos". Esto es útil cuando se intenta medir una ranura con una sonda cuyo tamaño de esfera es mayor que el diámetro de la ranura y, por lo tanto, no cabe entera en la ranura y no puede tomar el número de contactos mínimos que se necesitan habitualmente para una ranura medida. En este caso, PC-DMIS crea el elemento en la intersección del plano de trabajo (o el plano de proyección si está activo en ese momento un plano medido) y la esfera de la sonda.
Para obtener más información, consulte "Cuando no está disponible un elemento de plano medido".
Para crear un elementos de ranura medida de dos puntos:
Seleccione Ver | Otras ventanas | Inicio rápido para tener acceso a la interfaz Inicio rápido.
En la barra de herramientas Medición, seleccione el botón Ranura redonda de dos puntos medida o bien el botón Ranura cuadrada de dos puntos medida .
No es preciso que utilice la interfaz Inicio rápido. Si lo prefiere, puede hacer clic en el elemento de ranura deseado en la barra de herramientas Elementos medidos estándar. No obstante, en este tema se parte de la suposición de que se utiliza la interfaz Inicio rápido.
Introduzca la sonda todo lo que pueda en uno de los extremos de la ranura y tome un contacto. El contacto debe encontrarse en el hemisferio inferior de la esfera de la sonda.
Introduzca la sonda todo lo que pueda en el otro extremo de la ranura y tome un contacto. El contacto debe encontrarse en el hemisferio inferior de la esfera de la sonda.
Si la esfera de la sonda intersecciona correctamente con el plano de trabajo (o plano de proyección) con ambos contactos, PC-DMIS habilitará el botón Finalizar.
Si el primer contacto no ha interseccionado correctamente con el plano de trabajo o plano de proyección, aparece un cuadro de mensaje con la información "Contacto 1 fuera de rango". Si el primer contacto ha interseccionado con el plano de trabajo o de referencia pero el segundo no, se mostrará "Contacto 2 fuera de rango". En caso de que se muestre uno de estos mensajes de error, tendrá que volver a tomar los dos contactos, ajustando el plano de trabajo o de proyección según sea necesario hasta que tenga lugar una intersección correcta con la esfera de la sonda.
Haga clic en Terminar. En este caso, PC-DMIS crea el elemento en la intersección del plano de trabajo (o el plano de proyección si está activo en ese momento un plano medido) y la esfera de la sonda (consulte "Cómo funciona" a continuación).
La anchura de la ranura se basa en la proporción de la esfera de la sonda que intersecciona con el plano de trabajo o de proyección cuando la sonda entra en contacto con el elemento en la pieza.
La longitud de la ranura se basa en la distancia entre los dos puntos de la ranura.
Recuerde que el cálculo se realiza en la intersección de la esfera de la sonda con el plano de trabajo o el plano de proyección. Si la esfera de la sonda está demasiado alta (no hace intersección con el plano en absoluto) o demasiado baja (el contacto se encuentra en el hemisferio superior o más arriba), PC-DMIS generará un mensaje de error que indica que ha fallado el elemento.
Cómo funciona:

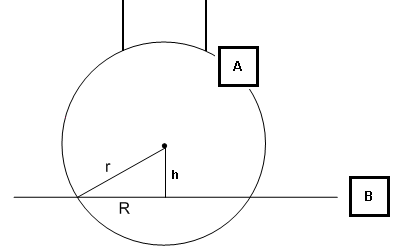

Vista lateral del plano de trabajo y de la esfera de la sonda
A: Esfera de la sonda
B: Plano de trabajo
h: Altura del centro de la esfera sobre el plano de trabajo
R: Radio de la ranura medida. La anchura de la ranura es el doble de este valor.
r: Radio de la esfera de la sonda
Si la esfera de la sonda está tan alta que r es menor que h, el cálculo de la intersección fallará y PC-DMIS no resolverá la ranura. Si el centro de la esfera está por debajo del plano de trabajo (B), PC-DMIS tampoco resolverá la ranura.
