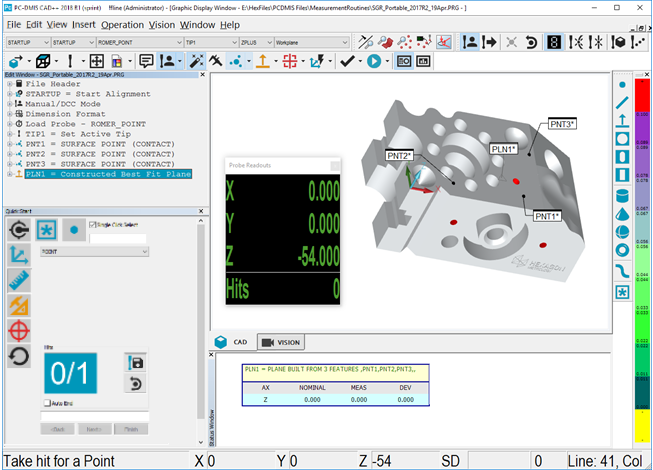

Algunos elementos de la interfaz de usuario de PC-DMIS son especialmente útiles cuando se utilizan dispositivos portátiles. En la imagen siguiente se puede observar un ejemplo de interfaz de usuario de Portátil.
Ejemplo de interfaz de usuario de Portátil
Haga clic en un área de la imagen anterior para ver información sobre esa sección de la interfaz de usuario de Portátil.
Los siguientes elementos de la interfaz de usuario se tratan con más detalle en otras partes de esta documentación:
Asimismo, los siguientes elementos de la interfaz de usuario se tratan con más detalle en la documentación principal de PC-DMIS:
Barra de menús: Esta área de la interfaz permite acceder a todas las funciones de PC-DMIS a través de la barra de menús y las correspondientes listas desplegables. Para obtener más información sobre la barra de menús, consulte el tema "Barra de menús" en el capítulo "Navegar por la interfaz de usuario" de la documentación principal de PC-DMIS.
Barra de herramientas Vista gráfica: Esta área de la interfaz permite cambiar la vista de la ventana gráfica. Para obtener más información sobre esta barra de herramientas, consulte el tema "Barra de herramientas Vista gráfica" en el capítulo "Usar barras de herramientas" de la documentación principal de PC-DMIS.
Barra de herramientas Elementos gráficos: Esta área de la interfaz activa y desactiva la visualización de las etiquetas de la ventana gráfica. Para obtener más información sobre esta barra de herramientas, consulte el tema "Barra de herramientas Elementos gráficos" en el capítulo "Usar barras de herramientas" de la documentación principal de PC-DMIS.
Ventana gráfica: Esta área de la interfaz muestra los elementos geométricos que se miden. Para obtener más información sobre esta ventana, consulte el tema "Ventana gráfica" en el capítulo "Navegar por la interfaz de usuario" de la documentación principal de PC-DMIS.
Barra Colores de dimensiones: Esta área de la interfaz muestra los colores de las tolerancias de dimensión y sus valores de escala asociados. Para obtener más información sobre este elemento, consulte el tema "Utilizar la ventana Colores de dimensión (Barra Colores de dimensión)" en el capítulo "Usar otros editores, ventanas y herramientas" de la documentación de PC-DMIS principal.
Si la licencia LMS o la mochila están programadas para admitir todas las interfaces, deberá ejecutar el programa de instalación de PC-DMIS con uno de los modificadores siguientes: /Interface:romer, /Interface:leica, /Interface:smxlaser o /Interface:faro.
Puede añadir estos modificadores (en los que se distingue entre mayúsculas y minúsculas) creando un acceso directo al archivo Setup.exe de PC-DMIS y agregando el modificador necesario en el cuadro de destino (por ejemplo: C:\Download\PC-DMIS\Setup.exe /Interface:romer). Si realiza una instalación con la licencia LMS o la mochila programadas para una interfaz determinada, el software instala la interfaz correcta de forma automática.
También puede cambiar de interfaz portátil en el menú antes de cargar una rutina de medición. Para obtener más información, consulte la sección "Interfaz del componente Portátil conectable" de esta documentación.
Más:
Pantalla del dispositivo de pulso de brazo portátil de Hexagon (RA8)
