Calibrar iluminación

Este procedimiento de calibración permite calibrar las lámparas para la máquina. La calibración de las lámparas garantiza que el rango de iluminación es lineal y que el cambio del aumento en las celdas de zoom no cambiará significativamente la iluminación sobre la pieza dentro de las capacidades del hardware.

Debe calibrar la iluminación del sistema óptico en estos casos:

• Siempre que cambie o sustituya una lámpara deberá recalibrarla.

• Cada vez que se produzca un cambio significativo en la iluminación de la sala.

• Periódicamente durante la vida de la lámpara.

• Cuando cambie el valor de brillo o de ganancia en la cámara.

• Cuando se sustituya el sistema óptico.

• Cuando se repare la celda de zoom.

• Cuando se sustituya la cámara.

• Antes de calibrar, utilice Parcentricidad/parfocalidad cuando calibre el sistema óptico, ya que es necesario para esta calibración.

Para calibrar las lámparas:

1. En la lista desplegable del cuadro de diálogo Calibrar la sonda, seleccione Calibrar iluminación.

2. Haga clic en Calibrar para abrir el cuadro de diálogo Calibrar iluminación con la fecha de la calibración de cada lámpara entre paréntesis. Si no ha calibrado ninguna lámpara, entre paréntesis aparece el texto "Sin calibrar".

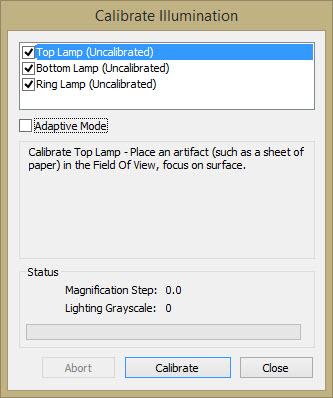

   Cuadro de diálogo Calibrar iluminación

3. Seleccione la casilla situada junto a la lámpara que debe calibrarse.

4. Prepare la calibración como corresponda según el tipo de lámpara:

   • Las lámparas bajo la plataforma (inferior/perfil) requieren que la plataforma esté vacía durante la calibración, con la imagen enfocada a la plataforma.

   • Las lámparas superiores (superficie/anillo) requieren que haya un dispositivo o un trozo de papel en el campo de visión, con la imagen enfocada a esa superficie.

5. Seleccione la casilla de verificación Modo adaptativo para aplicar el modo de calibración adaptativo al proceso de calibración si es necesario.

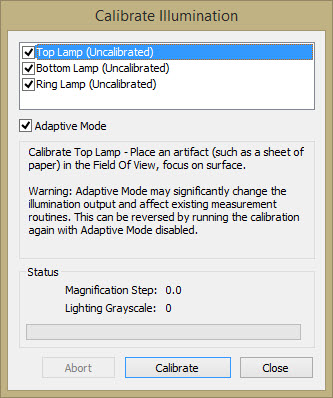

Cuadro de diálogo Calibrar iluminación con la casilla de verificación Modo adaptativo seleccionada

El modo de calibración adaptativo puede provocar problemas con las rutinas de medición existentes. Sin el modo de calibración adaptativo, los niveles en algunas configuraciones de hardware distintas serían incoherentes. La iluminación real que se ve en la cámara no se corresponde con el valor indicado. Después de la calibración de la iluminación en modo de calibración adaptativo, la iluminación de la máquina que se ve en la cámara se corresponderá con el valor indicado.

6. Haga clic en Calibrar. El proceso de calibración comienza. Este proceso tarda varios minutos en acabar.

• Durante la calibración en los sistemas que tienen una celda de zoom, PC-DMIS Visión selecciona aumentos distintos para la medición de la iluminación según lo indicado por el valor Paso de aumento. Este valor muestra el aumento actual y corresponde al valor mostrado en la ficha Aumento de Herramientas de sonda.

• La calibración también establece la densidad de la iluminación correspondiente a los distintos valores de iluminación utilizados en diferentes aumentos. En Escala de grises para iluminación se indica la intensidad de esta iluminación. Los valores oscilan entre el 0 (negro) y el 100 (blanco).

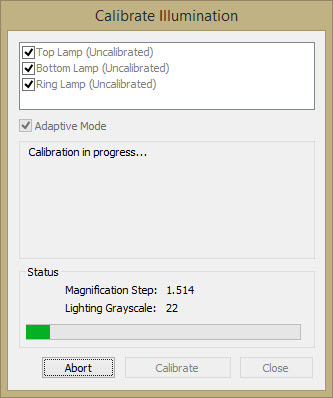

Calibración de la iluminación - En curso

• Una vez que la calibración finaliza, el cuadro de diálogo Calibrar iluminación muestra la nueva fecha para la lámpara calibrada.

• Haga clic en el botón Cerrar o siga los pasos 3 a 5 para calibrar otra lámpara.

• El botón Anular solamente está disponible durante una calibración. Este botón detiene la calibración, anula los datos recopilados durante el proceso y restablece los archivos de calibración anteriores para la lámpara actual.
