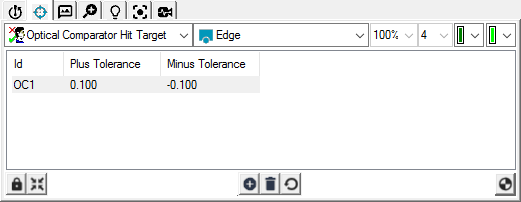

Los parámetros siguientes aparecen en los encabezados de columna de la lista de objetivos en la ficha Objetivos de contacto cuando se miden elementos con el método de medición Comparador óptico (consulte el tema "Medir elementos con una sonda Vision" para ver los métodos de medición disponibles):
Conjunto de parámetros de borde
Para cambiar un valor, haga clic con el botón derecho en el valor actual del objetivo deseado. Si un valor indica N/A, el parámetro es "no aplicable" al conjunto actual.
ID: Muestra un identificador único para el elemento en la lista de objetivos. Esta misma ID se utiliza en la ayuda flotante del objetivo en la ficha Vision de la ventana gráfica.
Tolerancia positiva: Proporciona la tolerancia positiva con la que se compara visualmente un objetivo durante la ejecución.
Tolerancia negativa: Proporciona la tolerancia negativa con la que se compara visualmente un objetivo durante la ejecución.

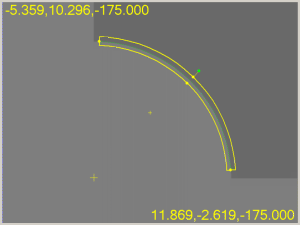

Ejemplo de comparador óptico con bandas de tolerancia positiva y negativa
Iluminación: Muestra los valores de iluminación que se utilizarán para este objetivo. Para cambiar la iluminación de un objetivo en concreto, seleccione el objetivo en la ficha Objetivos de contacto o en la ficha Visión de la ventana gráfica, y cambie la iluminación en la ficha Iluminación. Para obtener información sobre cómo cambiar la iluminación, consulte "Herramientas de sonda: Ficha Iluminación".
Conjunto de parámetros de enfoque
Para obtener información al respecto, consulte el tema "Conjunto de parámetros de enfoque del objetivo de contacto".
