Herramientas de sonda - Ficha Calibre
La ficha Calibre solo aparece si accede a las herramientas de sonda por sí mismas. Si utiliza el cuadro Elemento automático, no aparecerá la ficha Calibre.

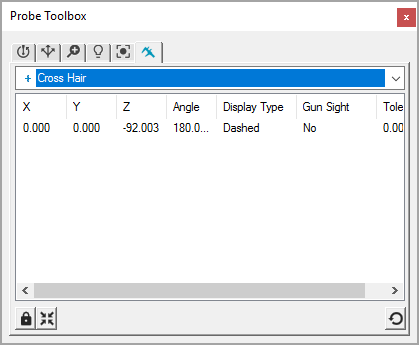

La ficha Calibre proporciona una variedad de herramientas denominadas "calibres" que permiten realizar comparaciones ópticas rápidas en los elementos que se miden. No es necesario crear una rutina de medición. Puede utilizar los calibres cuando los bordes no están discriminados o cuando resulta difícil determinarlos de forma automática.
Para ver ejemplos detallados paso a paso del funcionamiento de cada tipo de calibre, consulte "Usar calibres de Vision".
El calibre proporciona información nominal que puede introducir en los cuadros de diálogo para crear el elemento nominal que desee. También puede capturar la información en el Portapapeles o como archivo BMP para pegarla en un informe.
Denominados en ocasiones "calibres manuales", estas herramientas son formas geométricas que aparecen en la pantalla. Puede manipular estas formas rotándolas, cambiándoles el tamaño y colocándolas en la pieza con el ratón para obtener la información nominal de un elemento determinado, como la posición, el diámetro, el ángulo, etc.

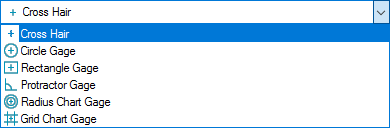

Calibres disponibles
No existe un procesamiento de imagen automático relacionado con estos calibres; son simplemente herramientas que se ajustan visualmente para que un elemento quepa en la imagen.
Más:
Rotar, mover o cambiar el tamaño de los calibres
