원기둥 특성 을 위한 원기둥 중앙 나선 스캔 방법은 나선내의 중앙으로 프로브를 놓고 나선형 스캔을 수행한다. 이 방법을 사용할 때, 프로브 팁의 지름은 반드시 프로브 섕킹(프로브가 아무렇게나 부딪힘)를 막기위해 나선 사이의 공간의 크기 보다 커야 한다.
이 방법은 B4 와 B5 Leitz 컨트롤러에서만 지원된다.
다음의 속성이 사용가능하다:

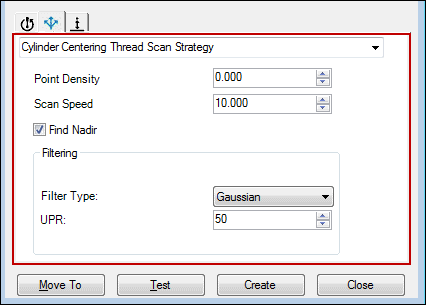

샘플 원기둥 중앙 나선형 스캔 속성
지점 밀도
스캔중에 측정의 단위당 수행할 읽기의 횟수를 입력하거나 선택한다.
스캔 속도
스캔 속도 (mm/sec) 를 입력하거나 선택한다.
Nadir 찾기
스캔을 시작하는 최적 장소를 결정하기 위해 나선의 약간 다른 지점에서 두 접촉을 수행하기 위해, 이 표시란을 선택한다. 소프트웨어는 나선의 가장 깊은 지점을 사용한다.
필터 영역
필터 유형 - 필터 유형을 선택한다:
없음 - 이 옵션은 스캔 데이타 세트에 어떤 필터 유형도 적용되지 않는다.
가우스 - 이 옵션은 가우스 원통형 필터를 스캔 데이타 세트에 적용한다.
UPR - 이 옵션은 회전 당 기복을 정의합니다. UPR - 회전당 파동을 입력 또는 선택한다. 기본값은 50 이다. 이 값은 원통과 원에만 적용된다. 소프트웨어는 필터 유형 목록에서 없음을 선택하면 이 옵션을 숨긴다.
