단계 15: 또다른 여유공간 평면 추가

이 단계는 앞면에 CYL3 특성이 있는 프로브 이동을 위한 두번째 여유공간 평면을 추가한다.

1. 편집 창에서, 커서가 TIP/T1A90B-180 명령의 끝에 있는지 확인한다.

2. 매개변수 설정 대화상자를 열기 위해 편집 | 선호 | 매개변수 를 선택한다.

3. 여유공간 평면 탭을 클릭한다.

4. 활성 평면 영역의 경우, 다음의 항목을 지정한다:

• 축 을 YMINUS로

• 값 을 -40 으로

5. 평면 통과 의 경우, 다음의 항목을 지정한다:

• 축 을 XPLUS로

• 값 을 100 으로

6. 여유공간 평면 활성 (ON) 표시란을 표시한다.

7. 적용을 클릭한다음 대화상자를 닫기 위해 OK 를 클릭한다.

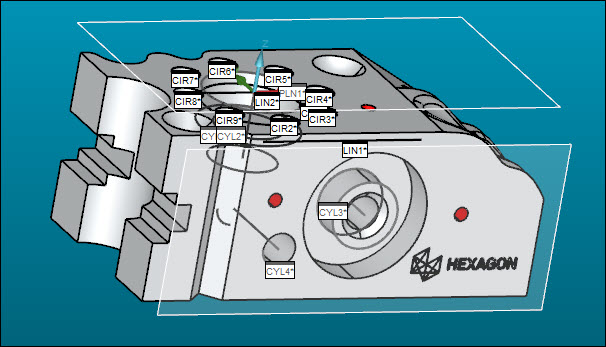

8. 여유공간 평면을 보기위해 여유공간 평면 보여주기 아이콘()을 다시 클릭한다. 그들은 다음과 같아야 한다:

9. 여유공간 평면을 숨기기위해 여유공간 평면 보여주기 아이콘()을 다시 클릭한다.

다음 단계로 이동: "이동 지점 명령 추가"
