단계 16: 지점 이동 명령 추가

특성 측정을 완료할때, 항상 테이블의 부품 위와 부품에서 떨어진 안전한 위치로 프로브를 옮기는 것이 좋다.

이 단계는 두개의 지점 이동 명령을 추가한다. 하나는 프로브를 부품에서 더 멀리 이동시키는 것이고 두번째는 프로브를 향후 실행 또는 측정 루틴을 위한 안전한 위치로 이동시키는 것이다.

  1. 편집창에서, 커서가 CYL3 특성의 끝 부분에 있는지 확인한다.

  2. 지점 이동 대화상자를 열기위해 삽입 | 이동 | 지점 이동 을 선택한다.

지점 이동 대화상자가 나타나지 않으면, PC-DMIS는 이미 MOVE/POINT 명령을 현재 프로브 위치의 편집창에 삽입했을 것이다. 그런 경우, 명령을 클릭하고 F9를 누른다.

  1. 지점 이동 대화상자에서, 또는 직접 편집창에 지점 이동 위치를 정의하기위해 X, Y 및 Z 값을 정의한다. 이들 권장 값을 사용한다:

25 의 X

-100 의 Y

-25 의 Z

  1. 이동 점을 삽입하기위해 만들기 를 클릭한다. 대화상자는 열려 있다.

  2. 팁을 부품 위로 안전한 거리 위로 올리기위해 두번째 MOVE/POINT 명령을 만든다. 이들 권장 값을 사용한다:

0 의 X

-50 의 Y

250 의 Z

다음은 MOVE/POINT 명령을 삽입할 수 있는 몇가지 다른 방법이 있다.

지점 이동에 관한 상세 정보는, PC-DMIS 핵심 문서의 "이동 명령 삽입" 장에서 "지점 이동 명령 삽입" 항목을 본다.

  1. 점 이동 대화 상자를 닫기위해 취소를 클릭한다.

  2. 편집창을 요약 모드로 놓기위해 보기 | 요약 모드 를 선택한다.

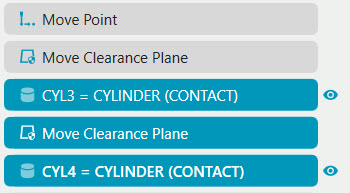

  3. 편집 창에서, CYL3, 그 아래의 여유공간 평면 및 CYL4를 선택한다:

  1. 이제 두번째 MOVE/POINT 명령 아래에 오도록 이 세 명령을 잘라서 붙여넣기한다.

  2. 작업을 확인한다. CIR9에서 편집 창의 마지막 부분은 다음과 같다:

  1. 편집 창을 명령 모드로 되돌아 가기위해 보기 | 명령 모드를 선택한다.

조정이 필요한 경우, 편집창에서 직접 값을 수정하고 절단 및 붙여넣기 명령을 다른 위치로 끌수도 있다. 거기서 값을 변경할 대화상자를 열기 위해 대부분의 명령에서 F9 키를 또한 누를 수 있다.

다음 단계로 간다: "측정 계산"
