점구름 연산자 또는 메쉬 연산자 대화상자의 2 지점 함수로 두 지점 사이에 단면을 만들 수 있다.
점구름 연산자 대화상자 - 횡단면 연산자, 선택된 2 지점 함수
2 지점 단면은 두 선택된 지점 사이에 만들어지고 현재의 그래픽 뷰의 법선을 향한다. 단면의 자주색 길이 라인은 두 선택된 지점에 의해 정의된 라인에 수직이다. 그것은 이 라인의 중간 지점에 만들어지고 기본값은 0 (영) 이다.
두 지점 사이의 단면을 만들기 위해
COP를 입력으로 만들어진 단면의 경우, 점구름 연산자 대화상자를 보여주기 위해 삽입 | 점구름 | 연산자 를 클릭한다.
메쉬를 입력으로 만들어진 단면의 경우, 메쉬 연산자 대화상자를 보여주기 위해 삽입 | 메쉬 | 연산자 를 클릭한다.
연산자 목록에서 단면 연산자를 선택한다음 연산자 목록 아래의 목록에서 2 지점 함수를 선택한다.
신속측정 또는 그래픽 뷰 도구바에서, 단면 방향을 위한 올바른 그래픽 뷰를 선택한다. 신속측정 도구바에 관한 상세 정보는, PC-DMIS CMM 문서에서 "신속측정 도구바" 를 본다. 그래픽 뷰 도구바에 관한 상세 정보는, PC-DMIS 핵심 문서의 "도구바 사용" 부분에서 "그래픽 뷰 도구바" 를 본다.

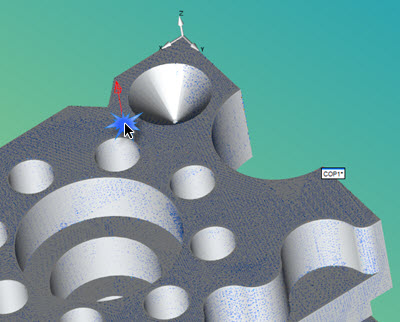

그래픽 디스플레이 창에서, 단면의 첫번째 지점을 정의하고자하는 곳을 클릭한다.
지점의 벡터는 선택된 면에 법선인 적색 화살표로 나타난다.
그래픽 디스플레이 창에서, 단면의 두번째 지점을 정의하고자하는 곳을 클릭한다.

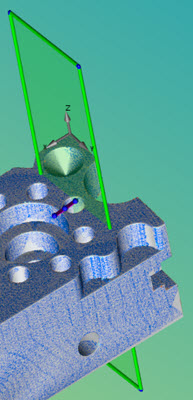

두번째 지점이 클릭되었을때, 단면이 보여진다.
필요하면 단면의 속성을 조정한다.
