지름: 이 상자의 값은 원기둥의 지점을 정의한다.
길이 - 이 상자의 값은 원기둥 축의 길이 (높이) 를 제공한다. 길이 매개변수는 이론상의 값으로만 타당하다. 소프트웨어는 길이를 실제로 측정하지 않는다.
내부/외부 - 이 매개변수는 원기둥의 내부 원기둥 (구멍) 또는 외부 원기둥 (볼트를 포함해서) 인지의 여부를 정의한다.
프로브 도구상자의 레이저 스캔 속성 탭에서 오버스캔 값을 위한 다른 레이저 자동 특성과 같지 않게, 음의 값을 사용해야 한다. 이것은 원기둥 축을 따라 원기둥 영역의 측정을 제한한다.
깊이 - 이 매개변수는 원기둥의 외부 지름(외부 원기둥) 또는 원기둥의 중앙 축 (내부 원기둥) 과 관련된 레이저 초점의 위치를 제어한다. 이것은 레이저가 원기둥의 표면에 얼마나 먼지 또는 가까운지를 지정할 수 있기 때문에 원기둥의 표면에 레이저 줄이 어떻게 닿는지를 제어할 수 있게 한다. 내부 특성을 위한 0 의 깊이는 레이저 센서 중앙이 원기둥의 중앙 축에 있다는것을 의미한다. 외부 특성을 위해, 그것은 외부 원기둥의 표면에 있다.
음수 깊이 값은 원기둥의 표면에서 떨어진 레이저 센서의 중앙으로 이동한다.
양수 깊이 값은 원기둥의 표면과 가까운 레이저 센서의 중앙으로 이동한다.
중앙 오프셋: 이 값은 볼트의 원기둥 부분의 중앙을 식별한다.
검색 기간:이 값은 원기둥 부분의 길이를 식별한다.
압출된 가장자리가 없는 평면 특성을 위한 깊이의 기본값은 영이다. 부품의 이미지에서 특정 요구가 있는 경우에만 다른 값으로 이것을 변경해야한다. 그렇지않으면, PC-DMIS 는 지정된 깊이로 지점을 찾기 위해 시도하지만 성공하지 못한다. 이것은 특성 추출 모듈에서 특성 계산 오류가 발생하게 된다.

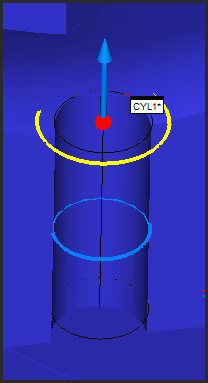

샘플 내부 원기둥
다음을 보여주는 샘플 내부 원기둥:
깊이 (파랑 원)
길이 (하부 블랙 원)
중앙 지점 (노랑 원)

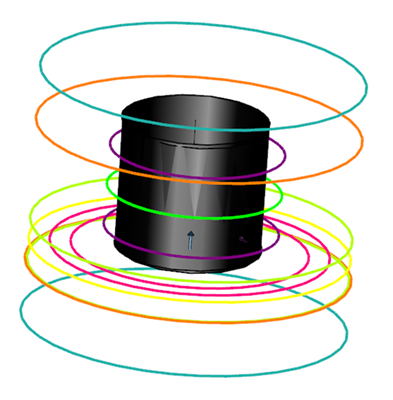

샘불 외부 원기둥
다음을 보여주는 샘플 볼트 원기둥:
검색 길이 (자주색 원)
중앙 오프셋 (라임 그린 원)
지점 분리 (오렌지 원)
중앙 지점 (노랑 원)
절단 평면 (초록 원)
오버스캔 (해록색 원)
링 밴드 (핑크 원)
