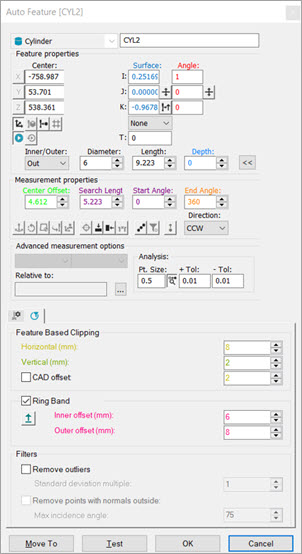

자동 특성 대화상자 - 원기둥
레이저 센서로 원기둥을 측정하기 위해:
자동 특성 대화상자를 열고, 원기둥 을 선택한다.
내부/외부 상자에서, 안 또는 밖 을 선택한다.
다음 중 하나를 수행한다:
원기둥에 위치와 벡터를 주기 위해 CAD를 클릭한다. 나머지 정보는 수동으로 입력한다.
X, Y, Z, I, J, K, 내부/외부 값, 지름, 길이, 깊이, 기타 매개변수를 위한 모든 이론상의 정보를 수동으로 입력한다.
그래픽 디스플레이 창에서, 원기둥 위치로 기계를 이동하기 위해 레이저 뷰 탭을 사용한다. 그다음은, 특성 속성 영역에서, 기계에서 점 읽기
를 클릭한다. 내부/외부 값, 지름, 길이 그리고 다른 매개변수와 같은 나머지 정보를 수동으로 입력한다.
측정 속성 영역에서, 중심 오프셋, 검색 길이, 시작 각도, 끝 각도 및 방향을 입력한다.
시작 각도 및 끝 각도 속성은 원기둥의 비율을 측정해야할 때 유용하다. 이것은 다음과 같을 때에 특히 그러하다:
시작 각도와 끝 각도는 이미 CAD에서 정의되어 있다.
CAD 모델은 이미 완전한 원통을 정의하지만, 실제 점구름 데이타는 완전하지 않다.
CAD 모델은 시작 각도와 끝 각도를 잘못된 방법으로 정의한다.
시작 각도 및 끝 각도 속성을 정의하기위해, 다음 중 하나를 수행한다:
한번의 클릭으로 CAD 모델에서 그것들(각도)을 계산할 수 있다.
값을 수동으로 입력하기위해 대화상자를 사용하거나 값을 늘리거나 줄이기위해 스피너(위,아래 화살표)를 사용한다.
기존 값을 수정하고 대화상자에서 방향 값을 선택할 수 있다.
그런 다음 이들 매개 변수는 특성을 수집하기위해 PC-DMIS로 전달된다.
프로브 도구상자 탭에 필요한 정보를 입력한다. 정보를 입력하기 위해 레이저 스캔, 레이저 필터, 그리고 레이저 절단 속성 탭을 사용한다.
원하면, 특성을 테스트하기 위해 테스트 버튼을 클릭한다.
경고: 이것을 수행할때, 기계가 움직인다. 부상을 방지하기 위해, 기계에서 멀리 떨어져 있는다. 하드웨어 손상을 방지하기 위해, 느린 속도로 기계를 실행한다.
만들기 버튼을 클릭한 다음 닫는다.
특성의 위치와 방향 벡터는 원기둥의 중앙 축을 정의한다.
