레이저 데이타 수집 설정 대화 상자(작업 | 점구름 | 데이타 수집)의 프로파일 부분은 사전 구성된 스캔 프로파일 목록에서 선택할 수 있게 한다. 자신의 스캔 프로파일을 또한 만들 수 있다. 메쉬 디스플레이 옵션으로 스캔할 때 라인 필터를 사용해야한다.
레이저 데이타 수집 설정 대화 상자의 부분을 숨기기위해 축소 버튼
을 클릭할 수 있다 또는 대화 상자의 숨겨진 부분을 보여주기위해 확장 버튼
을 클릭할 수 있다.
PC-DMIS와 함께 제공되는 사전 구성된 스캔 프로파일은 다음과 같다:
프로파일 이름 |
설명 |
설정 |
|
점구름 (COP) 프로파일 |
미터법 |
표준 |
|

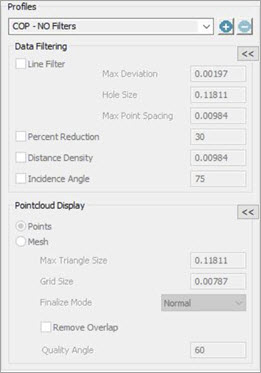

COP - 필터 없음 |
이것은 새로운 설치를 위한 기본 CMM 레이저 스캔 프로파일이다. 이 프로파일을 선택된 상태에서, PC-DMIS는 이 대화 상자에 설정된 모든 필터를 선택 취소하고 레이저 센서의 모든 점을 COP에 저장한다. 이것은 기본 프로파일이므로 그것을 수정할 수 없다. |
|
|
COP - 표준 해상도 |
이것이 기본 이동식 레이저 스캔 프로파일이다. 세부 사항이 1mm 이상인 부품을 스캔하기위해 이 프로파일을 사용할 수 있다. |
|
|

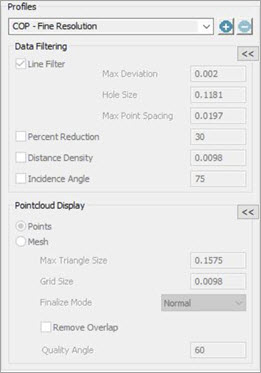

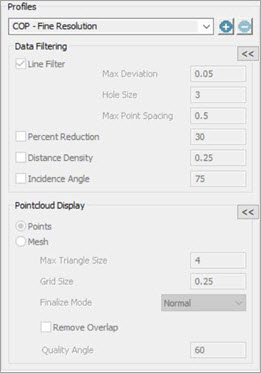

COP - 정밀한 해상도 |
세부 사항이 1mm 이하인 부품을 스캔하기위해 이 프로파일을 사용할 수 있다. |
|
|

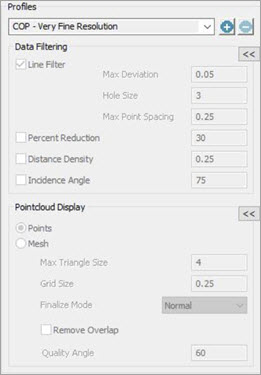

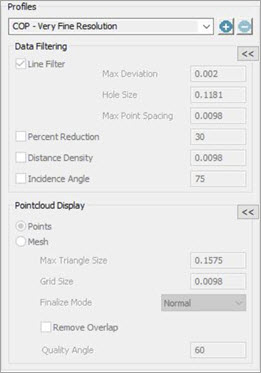

COP - 매우 정밀한 해상도 |
세부 사항이 0.5 mm 이하인 부품을 스캔하기위해 이 프로파일을 사용할 수 있다. |
|
|
메쉬 디스플레이 프로파일 |
미터법 |
표준 |
|

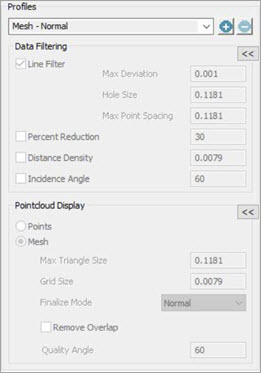

메쉬 - 법선 |
스캔 속도와 스캔된 점의 이미지가 양호하고 메쉬 디스플레이의 해상도는 중간이다. |
|
|

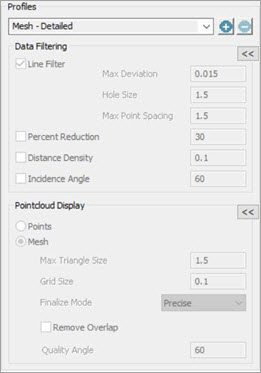

메쉬 - 상세한 |
스캔 속도와 스캔된 점의 이미지는 느리지만 메쉬 디스플레이에 상세 정보는 보여준다. |
|
|

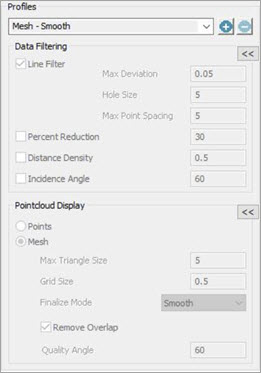

메쉬 - 매끄러운 |
스캔 속도와 스캔된 점의 이미지가 빠르지만 메쉬 디스플레이 해상도는 낮다. |
|
|
PC-DMIS는 "C:\Users\<user_name>\AppData\Local/Hexagon\PC-DMIS\<version>\ScanningProfiles" 폴더에 사용자 정의 스캔 프로파일을 저장한다:
<user_name>은 PC-DMIS 응용 프로그램을 실행하는 컴퓨터에 로그온한 사용자의 이름이다.
<version>은 설치된 PC-DMIS 응용 프로그램의 버전이다.
사전 구성된 프로파일의 구성을 변경할 수 없다. 변경하면, PC-DMIS는 프로파일 이름을 "Custom(n)"으로 바꾼다, "(n)"은 PC-DMIS가 만드는 각 새 사용자 지정 프로파일을 위해 업데이트되는 숫자 인덱스 값을 나타낸다. 예를들어, 소프트웨어는 사용자가 작성한 첫번째 사용자 정의 프로파일을 "Custom1"로, 두번째 프로파일은 "Custom2"로 이름을 지정한다. 프로파일 이름 상자 내부를 클릭하고 사용자 정의 프로파일의 이름을 수정할 수 있다.
이전 버전의 PC-DMIS에서 측정 루틴을 열었지만 데이타 수집 설정이 기존 프로파일과 일치하지 않는 경우, 소프트웨어는 해당 설정으로 새 사용자 정의 프로파일을 자동으로 만든다.
PC-DMIS는 새로운 측정 루틴에 마지막으로 사용된 프로파일을 사용한다.
현재 프로파일의 사본을 만들기위해 추가 버튼
을 클릭할 수 있다. 그런다음 그것의 이름을 바꾸고 프로파일 구성을 변경할 수 있다. 현재 프로파일을 삭제하기위해 삭제 버튼
을 클릭한다.
