创建测量方槽

测量的方槽按钮

使用方槽按钮可以创建测量方槽。

若要创建测量方槽，必须采集槽上的五个测点。操作是：在槽的长端中的一端取两个测点，在其余三端各取一个测点。这些点采集必须沿着顺时针 (CW) 或逆时针 (CCW) 方向。

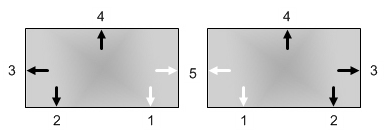

带顺时针（右）和逆时针（左）方向的五个点的方槽示例

您也可从两个点创建测量槽。

两点

在测头的球体大小大于槽的直径，且无法采集所需测点时，这种方法十分有用。更多信息，请参见 PC-DMIS便携式测量模块文档中的“创建两点测定圆槽特征”。
