创建自动角度点

“自动角点”按钮

通过角点自动选项，可定义点测量（两条测量线的交点）。通过此测量类型，可测量两条线的交点，而无须分别测量两条线并构造交点。准确测量一个角度点需要六个测点。

访问角度点选项，选择插入 | 特征 | 自动 | 点 | 角度以打开角点的自动特征对话框。

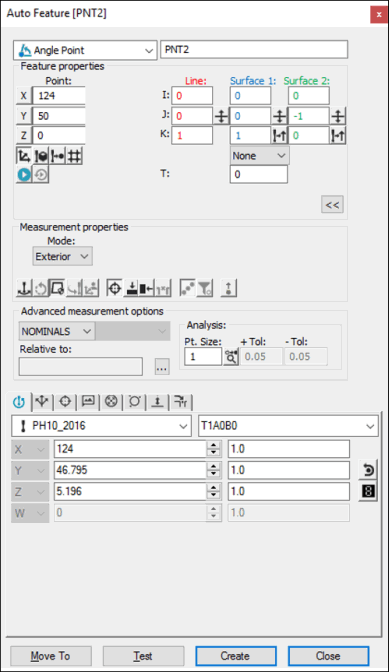

自动测量对话框－角度点

打开对话框后，使用其中一种方法创建特征。

使用屏幕上的曲面数据

要使用曲面数据生成角度点，请执行以下步骤：

1. 从图形模式工具栏中，单击曲面模式图标 ()。

2. 使用鼠标，在“图形显示”窗口中的角度棱边附近（不是在其上）单击一下。PC-DMIS 会突出显示选择的曲面。

3. 确认选择了正确曲面。一旦指定了点，对话框将显示所选角点和矢量的值。曲面法线矢量的方向系由测头可访问的零件的边确定。如果可以接触零件的两条边，则使用 CAD 数据中的法线矢量。对话框中的翻转矢量图标 () 可让您改变逼近方向。

4. 单击创建在测量例程中插入特征。如果在单击创建之前又有其他鼠标点击被发现，那么 PC-DMIS 将会用新的数据来覆盖之前显示的信息。如果必须再进行接触，请单击角度棱的相对曲面。

通过 CMM 使用曲面数据

在 CMM 中，要使用曲面数据生成角度点，请在角度棱的每条边上各接触一次。如果未找到 CAD 角度点，PC-DMIS 将显示最接近的点，并询问是否进行更多触测。

使用屏幕上的线框数据

您还可以使用线框 CAD 数据来生成角点。

要生成该点需：

1. 在角点边缘（不是上方）点击一下。PC-DMIS 会突出显示选择的曲面。

2. 确认选择了正确曲面。一旦指定了点，对话框将显示所选角点和矢量的值。该软件通过可触及测头的零件侧面确定曲面法向矢量的方向。如果零件的两侧都可以平等触及，则软件将使用 CAD 数据中的法线。对话框中的翻转矢量图标 () 可让您改变逼近方向。

3. 单击创建在测量例程中插入特征。如果在单击创建之前又有其他鼠标点击被发现，那么 PC-DMIS 将会用新的数据来覆盖之前显示的信息。如果必须再进行接触，请单击角度棱的相对曲面。

通过 CMM 使用 线框数据创建特征

在 CMM 中，要使用线框数据生成角度点，请在角度棱的每条边上各接触一次。如果未找到 CAD 角度点，PC-DMIS 将显示最接近的点，并询问是否进行更多触测。

不使用CAD数据

如果要在不使用 CAD 数据的情况下生成角度点，请在每个曲面上接触三次，以查找两个平面。所显示的角度点将位于第一个触测位置。

键入数据

此方法允许您键入角度点所需的 X、Y、Z、I、J、K 值。

1. 在对话框中键入特征所需的 X、Y、Z、I、J、K 值。

2. 单击创建在测量例程中插入特征。
