创建自动锥体

“自动圆锥”按钮

圆锥自动选项用于定义圆锥测量。当部分锥体需要均匀间隔测点时，该测量类型尤其有用。要测量一个自动锥体，只是需要六个测点。

访问圆锥选项，需进入自动特征圆锥对话框（插入|特征|自动|圆锥）。

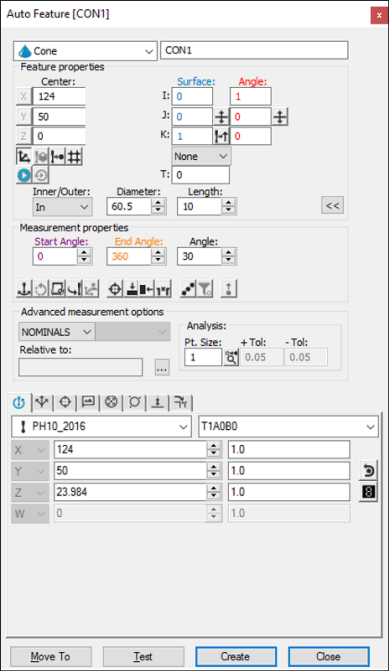

自动特征对话框-圆锥

打开对话框后，使用其中一种方法创建特征。

在以下方法中，PC-DMIS 3.6 及以前版本测量外锥（键）时可能需要忽略测量的矢量和长度。

使用屏幕上的曲面数据

要使曲面数据生成锥体：

1. 从图形模式工具栏中，单击曲面模式图标 ()。

2. 将鼠标指针放在所需锥体的外部或内部。

3. 在圆锥表面点击一次。PC-DMIS 突出显示选择的圆锥。对话框将会显示从被选圆锥的CAD数据上的中心店，锥角及直径。

4. 根据所需对电话框做任何其他修改。

5. 单击创建。

通过 CMM 使用曲面数据

要利用CMM的曲面数据生成锥体：

1. 在孔里或在键上采三个点。

2. 将测头移至另一深度。

3. 再才三个点。PC-DMIS 会刺穿距测头触测位置最近的 CAD 曲面。

所显示的X,Y,Z值反映最接近的CAD锥体，而不是实际测点。I、J、K 反映曲面法线矢量。如果未找到 CAD 圆锥，PC-DMIS 将显示最接近的点，并询问是否进行更多触测。

使用屏幕上的线框数据

线框CAD数据也可用于生成圆锥。

要使用线框数据生成圆锥：

1. 在锥体上的预期线附近单击。PC-DMIS 突出显示选择的线。这将得到锥体中心，曲面矢量和直径。

2. 单击表示锥体另一端的第二条线以计算角度。

测头逼近的方向始终垂直于该特征，同时垂直于当前测头中心线矢量。一旦指定了线，对话框将显示所选圆锥的中心点和直径的值。

如果基础 CAD 元素不是锥体、圆或弧，则可能需要更多次单击才能将特征确定。如果 PC-DMIS 未突出显示正确的特征，请在圆锥上至少再单击两个位置。

不使用CAD数据

要在不使用CAD数据的情况下生产锥体：

1. 在曲面上采三点来确定圆锥所在的平面。

2. 在同一级别上的孔中（或在键上）采三个点。

3. 在低于或高于前三个测点的级别上至少进行一次触测（最多测量三个点来获得锥体的准确定义）。

键入数据

此方法允许用户键入圆锥所需的 X、Y、Z、I、J、K 值。

1. 在对话框中键入特征所需的 X、Y、Z、I、J、K 值。

2. 单击创建在测量程序中插入特征。
