“自动圆柱”按钮
圆柱自动选项用于定义柱体测量。当部分柱体需要均匀间隔测点时，此测量类型尤其有用。为测量一个自动柱体，至少需要六个测点。
访问圆柱 选项, 需进入自动特征 圆柱对话框(插入| 特征 | 自动 | 圆柱)。

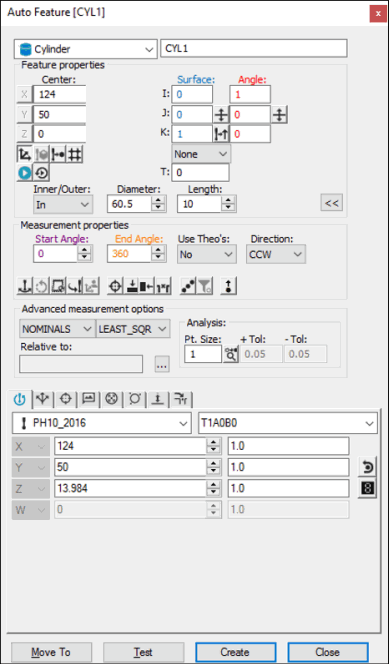

自动特征对话框 - 圆柱
某些点的模式（如两列等距的三点或两列等距的四点）有多种构造或测量圆柱的方式。此外，PC-DMIS 的最佳拟合算法可能使用非预期的解构造或测量圆柱。为取得最佳结果，测量或构造圆柱应使用能消除不想要的解的点模式。
打开对话框后，使用其中一种方法创建特征。
使用屏幕上的曲面数据
要使用曲面数据生成柱体，请执行以下步骤：
从图形模式工具栏中，单击曲面模式图标 (
)。
将鼠标指针放在所需圆锥的外部或内部。
在柱周围曲面上单击一下。PC-DMIS 突出显示选择的圆柱。对话框将会显示从被选圆柱的 CAD 数据上的中心点和直径。它会选择用户在零件模型上点击位置最接近的圆柱的末端。
通过定义测头工具栏的接触路径特征 选项卡中的起始深度 和终止深度来定义测量的长度。
如果需要的话可以对对话框及测头工具栏中的触测路径特征选择卡进行任何其他修改。
点击 创建 按钮。
通过 CMM 使用曲面数据
要在CMM中使用曲面数据生成圆柱：
在孔里或在键上采三个点。
将测头移至另一深度
再才三个点。PC-DMIS 会刺穿距测头触测位置最近的 CAD 曲面。
所显示的 X、Y、Z 值反映最接近的 CAD 柱体，而不是实际测点。I、J、K 反映曲面法线矢量。如果未找到 CAD 圆柱，PC-DMIS 将显示最接近的点，并询问是否进行更多触测。
对于此测量方法，应从模式列表选择查找标称值选项。有关标称值的更多信息，请参见 PC-DMIS 核心文档中的“模式列表”主题。
使用屏幕上的线框数据
线框CAD数据也可用于生成圆柱。
要使用线框数据生成圆柱：
在圆柱上的所需线附近单击。PC-DMIS 将会突出显示被选中的线并将选择用户在零件模型上点击的位置最接近的圆柱的末端。
验证所选择正确的特征。
测头逼近的方向始终垂直于该特征，同时垂直于当前测头中心线矢量。一旦指定了线，对话框将显示所选圆柱的中心点和直径的值。
如果基础 CAD 元素不是圆柱、圆或弧，则可能需要更多次单击才能将特征确定。如果 PC-DMIS 未突出显示正确的特征，请在圆柱上至少再单击两个位置。
不使用CAD数据
要在不使用 CAD 数据的情况下生成柱体，请执行以下步骤：
在曲面上采三个点，来找到柱体所在的平面。
在孔中（或在键上）采三个点。
在另一级别上再采三个点。
PC-DMIS 将使用所有六个测点来计算薄壁件柱体。有时，如果 PC-DMIS 无法确定特征类型，最好在两个级别之间进行一次触测。PC-DMIS 将使用所有测定测点的数据，直至单击创建按钮。所显示的 X、Y、Z 值是计算所得的柱体（或键）中心。
键入数据
此方法允许用户键入圆柱所需的 X、Y、Z、I、J、K 值。
在对话框中键入特征所需的 X、Y、Z、I、J、K 值。
单击创建在测量程序中插入特征。
