创建自动凹口槽

“自动凹口槽”按钮

凹口槽自动选项用于定义凹口槽测量。凹口槽是三条边的方槽。当用户不想测量一系列直线和圆或利用它们构造交点和中点时,此测量类型尤其有用。凹口槽必须用四个测点来测量。

要访问凹口槽选项,需进入自动特征凹口槽对话框(插入|特征|自动|凹口槽)。

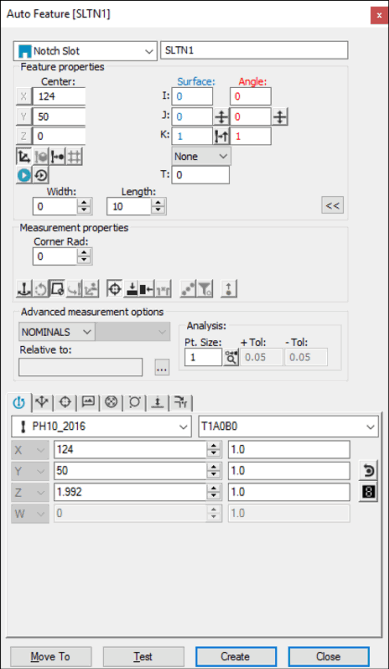

自动特征对话框-凹口槽

打开对话框后,使用其中一种方法创建特征。

使用屏幕上的曲面数据

要使用曲面数据生成凹口槽测量:

  1. 图形模式工具栏中,单击曲面模式图标 ()。

  2. 使用模拟测头,以与使用 CMM 相同的顺序在 CAD 曲面上采集五个测点(请参阅“通过 CMM 使用曲面数据”)。

  3. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

  4. 单击创建

通过 CMM 使用曲面数据

对于此测量方法,应从模式列表选择查找标称值选项。有关标称值的更多信息,请参见 PC-DMIS 核心文档中的“模式列表”主题。

要在 CMM 中使用曲面数据生成凹口槽测量:

  1. 使用测头在凹口槽开口的相对边上接触两次。此将沿棱边定义线。

  1. 在凹口槽的一条平行边上接触零件一次,然后在另一条平行边接触一次。这将定义长度。该触点将在边线上,位于两条平行边的中间。

  1. 在开口棱上进行一次触测。这将定义凹口槽的宽度。

  1. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

  2. 单击创建

使用屏幕上的线框数据

线框CAD数据也可用于生成凹槽。

使用动画测头:

  1. 使用测头在凹口槽开口的相对边上接触两次。此将沿棱边定义线。

  1. 在凹口槽的一条平行边上接触零件一次,然后在另一条平行边接触一次。这将定义长度。该触点将在边线上,位于两条平行边的中间。

  1. 在开口边上采单个点。这将定义凹口槽的宽度。

  1. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

  2. 单击创建

在CMM中使用线框数据

对于此测量方法,应从模式列表选择查找标称值选项。有关标称值的更多信息,请参见 PC-DMIS 核心文档中的“模式列表”主题。

要在 CMM 中使用线框数据生成凹槽测量:

  1. 使用测头在凹口槽开口的相对边上接触两次。此将沿棱边定义线。

  1. 在凹口槽的一条平行边上接触零件一次,然后在另一条平行边接触一次。这将定义长度。该触点将在边线上,位于两条平行边的中间。

  1. 在开口边上采单个点。这将定义凹口槽的宽度。

  1. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

  2. 单击创建

不使用CAD数据

要在不使用 CAD 数据的情况下生成凹口槽:

  1. 使用三个测点找到顶曲面。

  2. 使用测头在凹口槽开口的相对边上接触两次。此将沿棱边定义线。

  3. 在凹口槽的一条平行边上接触零件一次,然后在另一条平行边接触一次。这将定义长度。该触点将在边线上,位于两条平行边的中间。

  4. 在开口边上采单个点。这将定义凹口槽的宽度。

  5. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

  6. 单击创建

键入数据

这种方法允许用户输入凹口槽所需的 X、Y、Z、I、J、K 值。

  1. 在对话框中键入特征所需的 X、Y、Z、I、J、K 值。

  2. 单击创建在测量程序中插入特征。
