创建自动平面

“自动平面”按钮

平面自动选项用于定义平面测量。要测量一个平面，必须至少使用三个测点。

若要访问平面选项，则访问“平面”（插入 | 特征 | 自动 | 平面）的自动特征对话框。

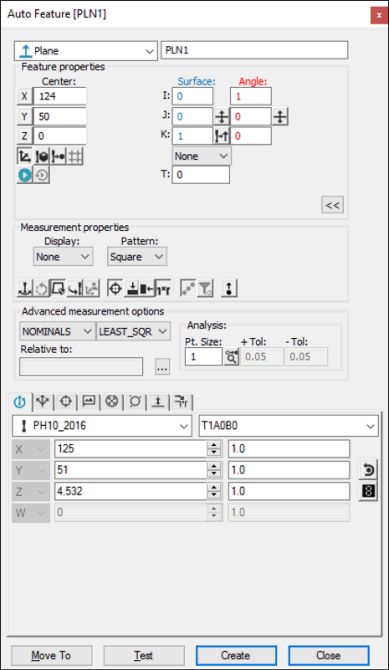

自动特征对话框－平面

打开对话框后，使用其中一种方法创建特征。创建平面时，PC-DMIS 在“图形显示”窗口中根据测点显示平面轮廓。

使用屏幕上的曲面数据

要使用曲面数据生成方槽：

  1. 从图形模式工具栏中，单击曲面模式图标 ()。

  2. 使用鼠标，在用户需要的平面所在曲面点击一下。PC-DMIS 将会从模型上收集到的信息填入到对话框中。

  3. 根据所需对电话框做任何其他修改。

  4. 单击创建。

使用屏幕上的线框数据

您还可以使用线框 CAD 数据来生成自动平面。

要生成平面：

  1. 进入自动特征平面对话框（插入 | 特征 | 自动 | 平面）。

  2. 在曲面上至少点击三次。

  3. 验证所选择正确的特征。测头触测方向永远是垂直于特征方向，也垂直于当前测头中心线矢量。对话框将显示平面的中心点以及矢量的值。

  4. 如果需要的话可以对对话框及测头工具栏中的触测路径特征选择卡进行任何其他修改。

  5. 单击创建。

在CMM中使用线框数据

在CMM中，要使用线框数据生成平面：

  1. 进入自动特征平面对话框（插入 | 特征 | 自动 | 平面）。

  2. 在用户想创建平面的曲面上采一个点。PC-DMIS 会刺穿距测头触测位置最近的 CAD 曲面。所显示的X,Y,Z值代表了平面的中心值。I、J、K 反映曲面法线矢量。

  3. 如果需要的话可以对对话框中的其他任何选项以及测头工具栏中的触测路径选项进行修改。

  4. 按示教盒上的完成按钮（或者按一下对话框中的创建按钮）。

对于此测量方法，应从模式列表选择查找标称值选项。有关标称值的更多信息，请参见 PC-DMIS 核心文档中的“模式列表”主题。

不使用CAD数据

要在不使用 CAD 数据的情况下生成平面：

  1. 进入自动特征平面对话框（插入 | 特征 | 自动 | 平面）。

  2. 在曲面上至少测量三点。

  3. 如果需要的话增加额外的测点。PC-DMIS 将会使用来自所有测点的数据。显示的X,Y,Z是计算出来的平面的中心。

  4. 如果需要的话可以对对话框及测头工具栏中的触测路径特征选择卡进行任何其他修改。

  5. 单击创建按钮。

键入数据

这种方法允许用户键入平面所需的 X、Y、Z、I、J、K 中心值。

  1. 进入自动特征平面对话框（插入 | 特征 | 自动 | 平面）。

  2. 输入 X、Y、Z、I、J、K 值。

  3. 在测头工具箱的触测属性选项卡上输入测点数和层数值。

  4. 在自动特征对话框以及测头工具栏中进行其他的修改。

  5. 单击创建。

然后 PC-DMIS 将会使用标准样式生成合适数量的触测点。
