创建自动圆槽

“自动圆槽”按钮

圆槽选项用于定义圆槽测量。当用户不想测量一系列直线和圆或利用它们构造交点和中点时,此测量类型尤其有用。要测量一个圆槽,至少需要六个测点。

最少六个测点的圆槽

要进入圆槽选项,进入自动特征对话框中的圆槽(插入 | 特征 | 自动 | 圆槽)。

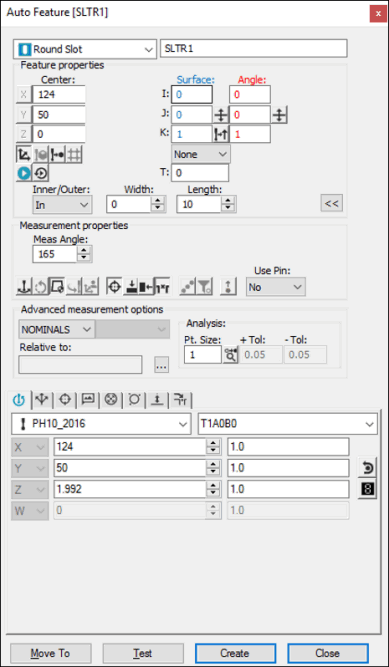

自动特征对话框-圆槽

打开对话框后,使用其中一种方法创建特征。

使用屏幕上的曲面数据

要使用曲面数据生成圆槽测量:

  1. 图形模式工具栏中,单击曲面模式图标 ()。

  2. 仅在“图形显示”窗口中显示的槽的任何部分上单击一下。

  3. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

  4. 单击创建

通过 CMM 使用曲面数据

在 CMM 中,要使用曲面数据生成圆槽,在每个弧上接触三次即可。

对于此测量方法,应从模式列表选择查找标称值选项。有关标称值的更多信息,请参见 PC-DMIS 核心文档中的“模式列表”主题。

使用屏幕上的线框数据

线框CAD数据也可用于生成一个圆形槽。使用动态测头,在“图形显示”窗口中显示的槽的任何线附近单击一次。

在CMM中使用线框数据

在 CMM 中,要使用线框数据生成圆槽,在每个弧上接触三次即可。

如果定义槽末端的 CAD 数据明确地属于“圆”或“弧”类型(即 IGES 实体 100),PC-DMIS 将自动在弧上再采两个点。如果两端都属于此类型,那么在每个弧上接触一次即可测量此特征类型。

对于此测量方法,应从模式列表选择查找标称值选项。有关标称值的更多信息,请参见 PC-DMIS 核心文档中的“模式列表”主题。

不使用CAD数据

要在不使用 CAD 数据的情况下生成圆槽,在每个弧上接触三次(总共六个测点)即可。

键入数据

这种方法允许用户输入圆槽所需的 X、Y、Z、I、J、K 值。

  1. 在对话框中键入特征所需的 X、Y、Z、I、J、K 值。

  2. 单击创建在测量程序中插入特征。
