“自动球体”按钮
球体薄壁件选项用于定义球体测量。当球体位于不平行任何工作平面的特定平面时，此测量类型尤其有用。要测量一个自动球体，至少需要四个测点。
要访问球体选项，访问球体的自动特征对话框（插入 | 特征 | 自动 | 球体）。

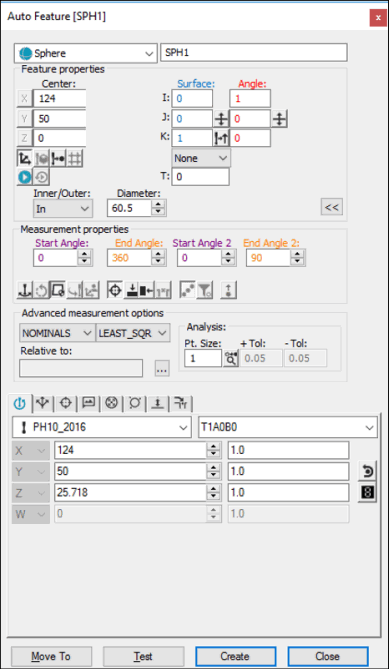

自动测量对话框－球体
打开对话框后，使用其中一种方法创建特征：
要使用曲面数据生成锥体：
从图形模式工具栏中，单击曲面模式图标 (
)。
单击“图形显示”窗口中的某一球体。
一旦指定了点，对话框将显示所选球体和矢量的值。
在 CMM 中，要使用曲面数据生成球体，可使用测头接触球体上的四个位置。如果在用户单击创建之前又被检测到有鼠标的点击，PC-DMIS 将会找到测点附近的最佳的球体。
对于此测量方法，应从模式列表选择查找标称值选项。有关标称值的更多信息，请参见 PC-DMIS 核心文档中的“模式列表”主题。
使用线框CAD数据生成球体：
选择要测量的球体。PC-DMIS 将突出显示所选球体（若可用）。（若选择其他特征，可尝试另外采集两个测点。）
验证所选择正确的特征。
一旦指定了球体，对话框将显示所选 DCC 球体和矢量的值。
使用此方法可键入球体所需的 X、Y、Z、I、J 和 K 值。
在对话框中键入特征所需的 X、Y、Z、I、J 和 K 值。
单击创建在测量程序中插入特征。
