创建自动方槽

“自动方槽”按钮

方槽自动选项用于定义方槽测量。当用户不想测量一系列直线并利用它们构造交点和中点时，此测量类型尤其有用。方槽必须测量五个测点（若选择测量宽度列表中的是，则需要测六个点）。

若曲面矢量为 0,0,1，角度矢量为 1,0,0，PC-DMIS 会按照以下方式采点：

用五个测点测量的方槽

用六个测点测量的方槽

要进入方槽选项，进入自动特征对话框中的方槽（插入 | 特征 | 自动 | 方槽）。

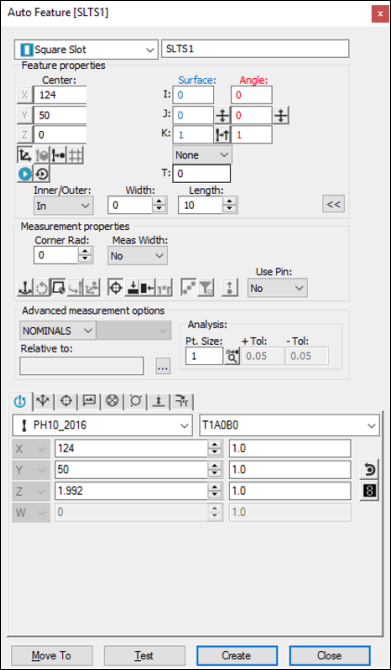

自动测量对话框－方槽

打开对话框后，使用其中一种方法创建特征。

使用屏幕上的曲面数据

要使用曲面数据生成方槽：

1. 从图形模式工具栏中，单击曲面模式图标 ()。

2. 使用鼠标，在方槽的表面附近任意点击一次。PC-DMIS 将会从模型上收集到的信息填入到对话框中。

3. 根据所需对电话框做任何其他修改。

4. 单击创建。

通过 CMM 使用曲面数据

在 CMM 中，要使用曲面数据生成方槽，请执行以下步骤：

1. 使用测头在方槽的长边上接触两次。

2. 接触零件方槽短边上的部分。

3. 继续在槽周围接触下一条长边。

4. 接触最后一条短边。

5. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

6. 单击创建。

接触的顺序应遵循圆弧模式（顺时针或逆时针方向）。

使用屏幕上的线框数据

若要使用线框CAD数据生成方形槽：

1. 在靠近方槽边缘部分点击一次。PC-DMIS 将会从模型上收集到的信息填入到对话框中。

2. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

3. 单击创建。

在CMM中使用线框数据

在 CMM 中，要使用线框数据生成方槽，请执行以下步骤：

1. 使用测头在方槽的长边上接触两次。

2. 接触零件方槽短边上的部分。

3. 继续在槽周围接触下一条长边。

4. 接触最后一条短边。

5. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

6. 单击创建。

接触的顺序应遵循圆弧模式（顺时针或逆时针方向）。

不使用CAD数据

要在不使用 CAD 数据的情况下生成方槽：

1. 使用三个测点找到顶曲面。

2. 在一条方槽长边上采两个点。

3. 沿顺时针方向在槽的其余三条边上各采一个触测点。（总共应有八个测点。）

4. 如果需要的话可以在对话框中和测头工具栏中使用任何其他的修改。

5. 单击创建。

测点的顺序应遵循圆弧模式（顺时针或逆时针方向）。

键入数据

这种方法允许用户输入方槽所需的 X、Y、Z、I、J、K 值。

1. 在对话框中键入特征所需的 X、Y、Z、I、J、K 值。

2. 单击创建在测量程序中插入特征。
