测头工具箱 - 接触路径属性选项卡

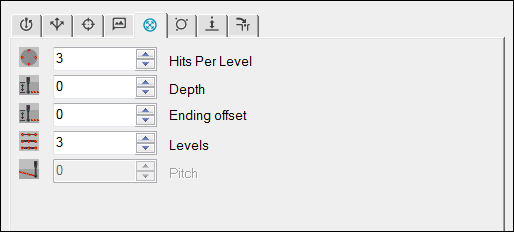

若打开自动特征对话框（插入 | 特征 | 自动）并启用接触测头，则接触路径属性选项卡将变为可见状态。此选项卡包含的多个项目可用于更改使用接触测头的“自动特征”的各种测点属性。
观察这些属性如何影响测量的一个有用方法是通过使用显示测点目标图标
显示路径和测点。
根据您在自动特征对话框中选择的特征类型，此选项卡可能会更改为包含以下一项或多项：
此项目支持线、圆、椭圆和圆槽自动特征。它定义了 PC-DMIS 用于测量特征的测点数。您指定的测点数在起始角和终止角之间均等间隔。
圆形或椭圆特征 - 如果起始角和终止角相同或相差 360° 的倍数，则在相互的起点和终点处只会采集一个测点。
测点位置
(A) - 起始角
(B) - 3 个测点
(C) - 4 个测尖
(D) - 5 个测尖
圆槽特征 - 若输入测点数量为奇数，则 PC-DMIS 将自动为此值加 1。测量槽时使用的测点数量可以为偶数。软件会在槽两端的半圆上采集一半的测点。您必须输入至少六个测点。
直线特征 - 您可键入任意数目的测点。根据直线类型和输入的值，PC-DMIS 进行如下操作：
如果要创建有界线，则 PC-DMIS 会使用计算出的线长，然后沿线均匀地分隔测点数，以使第一个和最后一个测点在起点和终点。
若此直线是无边界直线，则 PC-DMIS 使用输入长度值，并沿直线方向矢量均与分布测点。
如果不键入长度数值（或者数值为零），PC-DMIS 将使用当前的测尖直径作为点间距。
此项目支持棱角点、线、圆、椭圆、圆槽、方槽、凹槽和多边形自动特征。此项目定义 PC-DMIS 采集特征测点及其周围样例测点的位置。
自动特征 |
描述 |
边界点，凹口槽 |
如果输入一个、两个或三个采样测点，则 PC-DMIS 会根据测量的曲面值应用深度值。
角度点的深度 A - 目标测点 |
圆、椭圆、圆槽、方槽、多边形 |
对于这些特征，PC-DMIS 通常将深度值沿 IJK 中心线矢量应用为正偏移距离。矢量起始于每个特征的中点。尽管该软件允许使用负深度值，但是不建议将其用于这些特征的基于接触的测量。比如，考虑这两个案例：
第一个示例中的负值将导致测头进入特征周围的曲面材料内，可能会造成碰撞。 第二个案例的负值可使测头适度接触特征，而正的深度值将移动测头到特征之上，使其无材料可接触。 重要考虑： 中心线矢量 (IJK)：特征矢量的指向不应朝着特征所在的平面（2D 特征）。若包含示例测点（用于 2D 或 3D 特征），此矢量应反映这些示例测点的接近矢量。 高度或长度：如果特征的长度或高度带有负值，则 PC-DMIS 会反转矢量方向。 应用正深度的矢量所在方向 (IJK’) 会依据以下条件进行更改： 外部特征： IJK' = IJK（如果特征的高度或长度大于或等于零）。 IJK' = -IJK（如果特征的高度或长度小于零）。 内部特征： 内部特征的 IJK’ 指向与外部特征相反的方向。 |
行 |
该软件将沿垂直矢量的距离作为正值应用到线矢量和边矢量。 线的方向取决于当前坐标系下触测点的方向. 例如，如果使用的方向为ｘ正，ｙ正，ｚ正，第一和第二触测由左至右，那么深度为正值。但是，如果第一和第二触测从右至左m，这需要使用负的深度。 |
此项目支持圆柱和圆锥自动特征。
对于多层特征，此项目定义第一层测点的起始深度。
此项目是以特征顶部为起点的偏置力。
其他层应在起始深度和终止深度之间均匀分布。
您必须连接至 Internet，才能观看此视频。
此项目支持圆柱和圆锥自动特征。
对于多层特征，此项目定义最后一层测点的终止深度。
此项目是以特征底部为起点的偏置值。
其他层应在起始深度和终止深度之间均匀分布。
此项目支持圆柱和圆锥自动特征。
结合特征长度，此项目定义最后一行的位置。
如果未定义特征的长度，则终点偏移的值将引用最后一行。
此项目支持球体自动特征。
除定义了软件用来测量所有可用行中特征的测点总数外，它与测点描述相同。
测量一个球至少要4个点
此项目支持圆柱和圆锥自动特征。
它定义了软件用来测量特征的每层的测点数。
输入4,意味着每一层触测4点.
要测量圆柱或圆锥，必须至少使用六个测点两层（每层各三个测点）。
此项目支持平面自动特征。
此项目定义在平面特征的每一行或每一环上采集的测点数。
该软件使用正方形图案上的行。
该软件使用径向图案上的环。
您必须至少使用三个测点来测量平面。
此项目支持多边形自动特征。此项目定义在多边形特征的每条边上采集的测点数。
此项目支持圆柱、圆锥和球体自动特征。它定义了软件用来测量特征的层数。您可以使用大于一的任何整数。该软件将第一个测点层放置在开始深度中，将最后一个测点层放置在结束深度中。
对于圆柱体或圆锥体，软件会在特征的开始深度和结束深度之间平均间隔层。
对于球体，软件会在自动特征对话框中的起始角度 2 和终止角度 2 值之间平均间隔层。
对于平面，层数和测点数决定了软件用于生成自动平面的测点总数。
此项目支持圆和圆柱自动特征。对于螺纹孔和螺纹轴，螺距值（也指每英寸的螺纹数）定义特征轴线的螺纹距离。此选项应考虑对螺纹孔和螺纹轴进行更精确的测量。若此值是除零以外的任何值，则 PC-DMIS 沿特征的理论轴线间隔采集特征的测点，并使用自动特征对话框中起始角度和终止角度的值在特征四周分布这些测点。
有关不同螺纹尺寸间距值的详细信息，请咨询适当许可（例如 ASME 标准）。
圆形特征 - 要遵循标准（顺时针）螺纹图案，您需要反转起始角度和终止角度（例如 720 - 0），然后为了使测量值从上升螺距反转为下降螺距（向上/向下），您需要否定螺距的值。
示例：若测量圆（四个测点在圆周围等距分布）：
第一个测点位于起始角和输入深度处。
第二个测点相对于第一个测点旋转了 90 度，深度为（深度 - ((hitnum-1)/tothits * 螺距））。
第三个测点从第一个测点旋转了 180 度，深度为（深度 - ((hitnum-1)/tothits * 螺距））。
其余测点以此类推。
圆柱特征 - 示例：假设您用沿圆柱均匀分隔的两层四个测点测量圆柱。
每一层的第一个测点位于起始角和输入深度处。
第二个测点位于第一个测点旋转 90 度的位置，且深度为（深度 -（（测点数-1）/# 每层测点 * 间距））。
第三个测点位于第一个测点旋转 180 度的位置，且深度为（深度 -（（测点数-1）/# 每层测点 * 间距））。
其余测点以此类推。
此项目支持平面和球体自动特征。它定义了软件用来测量特征的行数。
