自动功能扫描策略和旧扫描有一个额外的复选框，称为4轴扫描。

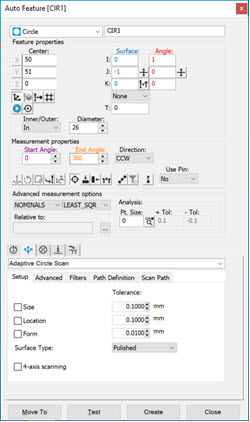

圆形自动特征对话框，带有用于自适应圆扫描的4轴扫描选项

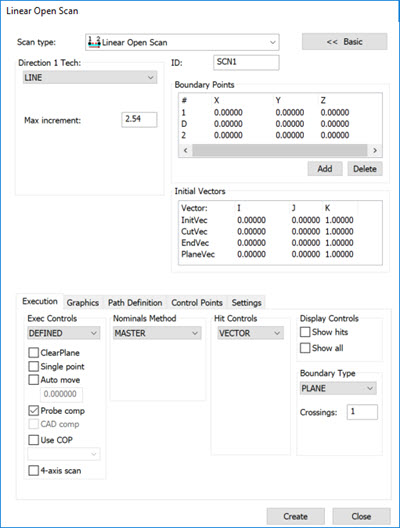

线性打开扫描对话框，带有4轴扫描选项
此功能在PC-DMIS离线模式下可用。如果您在线，则必须满足以下条件才能使用此功能：
您必须使用模拟测头或HP-O激光测头。
您必须使用连接到Technology Server 1.5版的I++客户端计算机接口以及具有Leitz B5控制器的CMM。
您必须启用转台。
此功能的主要目的是定义扫描。您可以将自动特征圆的4轴扫描选项与未定义模式 (CIR) 中的扫描测量策略配合使用。
要使用此选项，请按照常规扫描方式扫描零件或特征。完成后，选择4轴扫描复选框。PC-DMIS执行所有必要的计算和移动。
请注意，必须将密度点设置设置为高，以便控制器有时间对扫描轨迹曲率的变化做出反应。您还可以降低扫描速度，以帮助PC-DMIS在整个扫描过程中与零件保持接触。这对于粗糙表面以及扫描轨迹包含高曲率的弯曲表面是必需的。
4轴扫描策略使用扫描点向量来计算转台的旋转。因此，在软件生成扫描轨迹后，您应该在CAD视图中目视检查向量。验证扫描向量是否正确定向，并且方向的更改是否平滑。急剧变化可能导致控制器不稳定。
当所有特征向量几乎是垂直的（向量在转台的平面中计算）时，软件将扫描轨迹投影到该平面中。该软件在扫描期间将这些新向量用于转台角度。
例如，这种特殊情况的目的是扫描位于垂直方向的圆柱形零件顶部的圆。在这种情况下，零件在转台上旋转，并且测头在执行扫描时保持在一个位置。
