要扫描圆特征，请选择插入 | 扫描 | 圆。屏幕上将出现基本扫描对话框中的圆选项卡。例如：

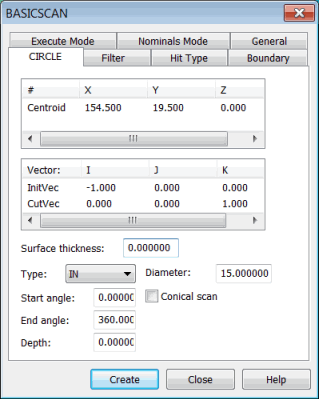

“基本扫描”对话框 - “圆”选项卡
此选项卡会采用诸如圆中心和直径之类的参数，并允许 CMM 执行扫描。
圆方法：
# 列中的质心参数为圆的中心。您可直接键入圆的中心。或者，从测量机或 CAD 获取圆的中心。
定义圆基本扫描
您可使用如下方法之一定义圆基本扫描：
直接键入值。参见“圆基本扫描 - 键入值方法”。
对圆上的点进行物理测量。请参见“圆基本扫描 - 测量点方法”。
单击“图形显示”窗口内 CAD 模型中的圆。请参见“圆基本扫描 - 曲面数据方法”或“圆基本扫描 - 线框数据方法”。
一旦创建扫描，PC-DMIS 会将其插入“编辑”窗口内。以下为圆基本扫描的命令行在“编辑”窗口中的示例：
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,76.2,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
ENDSCAN
圆基本扫描的一般定义
质心：圆的中心。
CutVec：定义圆所在的平面。
InitVec：点扫描的曲面法矢量被定义为 0 度。扫描将在此位置以起始角开始。它也可以被认为是一个零角度向量。
CutVec 和 InitVec 相互垂直。
