执行 柱体 基本 扫描

要扫描圆柱特征，请选择插入 | 扫描 | 圆柱打开BASICSCAN对话框中的CYLINDER选项卡：

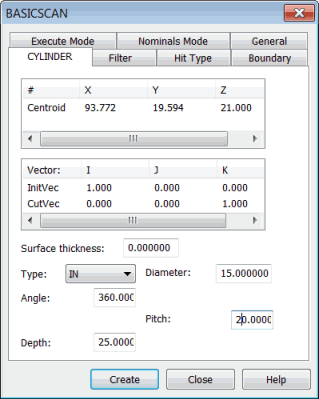

“基本扫描”对话框 - “圆柱”选项卡

此选项卡可采用诸如圆柱的直径和间距等参数，并允许控制器执行扫描。

圆柱方法：

• 在过滤器选项卡上启用距离。

• 在测点类型选项卡上启用矢量类型。

• 无需在边界选项卡上设置边界条件。

# 列中的质心参数控制扫描的执行。此点是圆柱中心，执行开始的地方。您可以直接键入圆柱的中心，也可以从机器或 CAD 中获取它。

定义圆柱基本扫描

您可使用以下方法之一定义圆柱基本扫描：

• 直接键入值。请参见“圆柱基本扫描 - 键入值方法”。

• 对圆柱上的点进行物理测量。请参见“圆柱基本扫描 - 测量点方法”。

• 单击“图形显示”窗口内 CAD 模型中的圆柱。请参见“圆柱基本扫描 - 曲面数据方法”或“圆柱基本扫描 - 线框数据方法”。

一旦创建扫描，PC-DMIS 会将其插入“编辑”窗口内。以下为圆柱基本扫描的命令行在“编辑”窗口中的示例：
