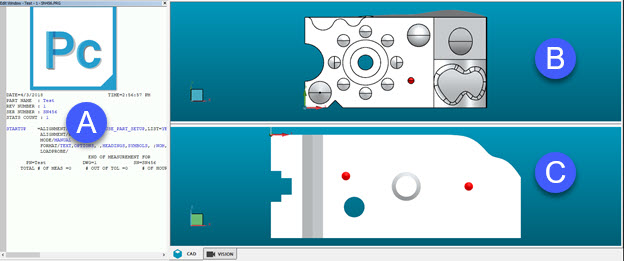

配置图形显示窗口

该步骤使用视图设置对话框更改“图形显示”窗口中的视图。

1. 要打开此对话框，请从图形模式工具栏中单击查看设置按钮（）或选择编辑| 图形显示窗口 | 查看设置。

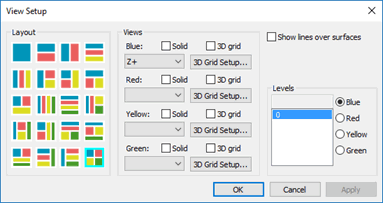

2. 在视图设置对话框中，选择第二个按钮（顶行左侧第二个），这表示水平拆分窗口：

按钮

3. 在视图区域的蓝色列表中，选择Z+并标记为实体。这显示了Z+方向屏幕的上半部分。

4. 在视图区域的红色列表中，选择Y-并标记为实体。这显示了Y-方向屏幕的下半部分。

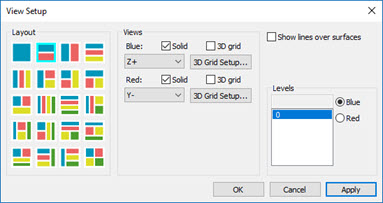

5. 对话框应如下所示：

6. 点击应用按钮让PC-DMIS使用您选择的两个视图重新绘制图形显示窗口。由于您尚未测量零件，PC-DMIS 未在“图形显示”窗口中绘制任何内容。但屏幕将根据选定的视图进行拆分。

这些显示选项仅影响 PC-DMIS 在屏幕上显示零件图像的方式。不影响测量数据或检查结果。

配置编辑窗口

该步骤将编辑窗口置于命令模式中。

若要将编辑窗口置于命令模式中，请选择查看|命令模式。
