创建快速启动测定特征

  1. 从快速启动工具栏选择测量工具栏。详细信息，请参见“使用快速启动界面”一章。

  2. 单击要测量的特征的图标。对话框左侧顶部的图标变为显示 PC-DMIS 将在此程序中测量的特征。状态栏上显示指示。

  3. PC-DMIS 处于脱机模式时，单击图形模式工具栏上的程序模式图标（有关详细信息，请参见“图形模式工具栏”）。PC-DMIS 在“图形显示”窗口中的零件附近显示测头的仿真图。

  4. PC-DMIS 在脱机模式下时，单击鼠标右键，设置测头深度。PC-DMIS 在在线模式下，将测头移至所需深度。

  5. 采集测量特征时将使用的最小测点数。

  6. 完成测量后，单击完成按钮或按示教盒上的完成按钮。快速启动对话框保持打开状态。PC-DMIS 自动补偿测头半径，并将测量特征置于“图形显示”窗口内的零件上。

  7. 依据步骤四至步骤六的指示操作，直至创建所需的所有测量特征。

  8. 完成时单击关闭。快速启动对话框将关闭。

PC-DMIS 采取测点，创建特征后，PC-DMIS 会立即在屏幕上显示测量特征。对于 3D 测量特征（圆环、圆柱、球体、圆锥和平面），PC-DMIS 会使用阴影曲面显示特征。

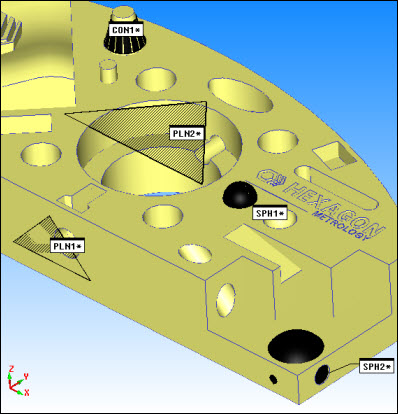

一些带有阴影曲面的测量特征示例

使用“单击选择”选项创建 CAD 中的测量特征

单击选择选项适用于所有测量特征（圆环和扫描除外）。来宾模式下，PC-DMIS在内部禁用此选项。请参阅下面的注释。

单击选择复选框控制 PC-DMIS 使用 CAD 时创建特征的方式。若标记此复选框，单击 CAD 模型便可学习测量特征。如需进行此操作：

  1. 从快速启动对话框的测量工具栏中选择要创建的功能的类型。

  2. 标记单击选择复选框。

  3. 用鼠标单击要创建的特征旁边的 CAD 模型。PC-DMIS 会在 CAD 模型中查找特征，自动生成必要的测点，创建特征。测点数会增加，显示所选特征类型的预先定义的测点数。

    4. 特征 类型

    测点数

    点

    1

    线

    2

    平面

    4

    圆

    4

    圆柱

    8

    圆锥

    8

    球体

    5

    圆槽

    6

    方槽

    5

  1. PC-DMIS 生成测点后，单击完成便可将特征插入测量例程。

    2. 单击选择和推测模式：

    此图标可让 PC-DMIS 进入“推测模式”。即使复选框保持标记状态，“单击选择”在“推测模式”中也无法正常工作。若要使“推测模式”正常工作，尝试在每个连续测点处检测特征类型。为符合现有功能，使用“推测模式”时，PC-DMIS 会在内部禁用“单击选择”。若“快速启动”窗口已关闭，PC-DMIS 会自动还原为旧版“推测模式”，即使关闭“快速启动”窗口时选择“单击选择”也是如此。“单击选择”需要您提前确认正在测量的特征。只有“快速启动”窗口有此功能。

    快速启动对话框的左上角出现星号图标，显示软件处于“推测模式”中：
