几何公差对话框的标称值选项卡可用于位置公差和具有尺寸公差的几何公差。

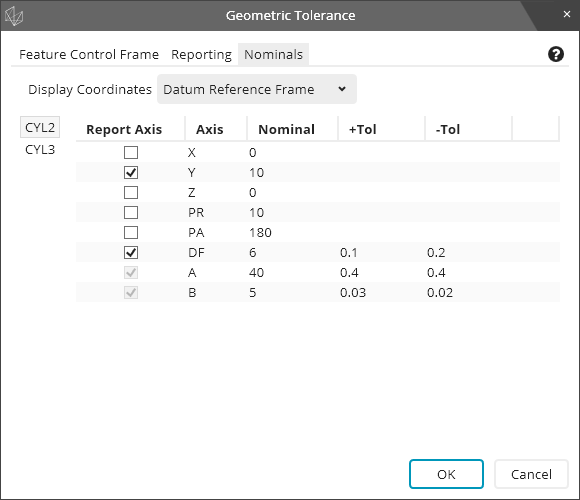

看起来如下：
此列表控制用于报告标称值的坐标系。您可以在基准参考框和当前坐标系之间切换，以更改看到的标称值。
单击确定或创建后，PC-DMIS 将更改报告结果的坐标系。

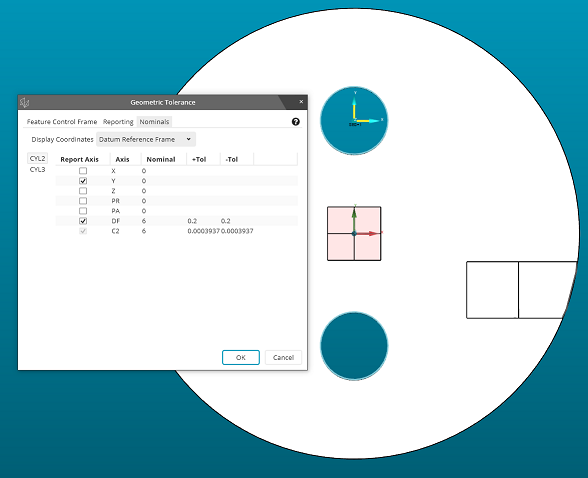

您可以在图形显示窗口中可视化两个坐标系，如下所示：
在上面的示例图片中，当前坐标系的三面体位于零件的中心。上孔中显示了基准参考系框坐标系的三面体。
使用几何公差对话框时，三面体不会动态更新。您需要单击创建或确定以查看更新的三面体。
该项目表允许您执行以下操作：
在选定的显示坐标中查看考虑特征的标称位置。
控制考虑特征和基准特征的尺寸公差。
控制要包含在报告中的轴。
您可以使用左侧的标签来控制要查看的考虑特征。每个特征都有一个可以单击的小标签，如下所示：
每个特征标签都可以让您可以查看该考虑特征的标称位置。
标称值表的报告轴列确定是否在报告中包含该轴。您可以标记复选框以显示所需的信息。
标称值表的轴列包含您可能要报告的轴的名称。这些名称代表以下各项：
X - 这表示 X 坐标。
Y - 这表示 Y 坐标。
Z - 这表示 Z 坐标。
PR - 这表示极半径。
PA - 这表示极角。
DF - 这表示特征直径（或尺寸）。

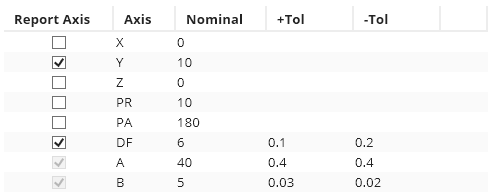

如下图所示，基准名称也位于轴列中：
仅显示尺寸的基准特征。报告轴复选框不适用于这些列。
标称值表的标称值列包含可报告轴的标称值，以及尺寸基准特征的标称尺寸。
标称值表的 +Tol 列包含考虑特征和尺寸基准特征的正尺寸公差。您可以在此处编辑正尺寸公差。
标称值表的 -Tol 列包含考虑特征和尺寸基准特征的负尺寸公差。您可以在此处编辑负尺寸公差。
设置选项对话框的尺寸选项卡上的负公差显示负号复选框在此处的应用与特征控制框选项卡相同。有关信息，请参见“特征控制框选项卡”主题。
清除后，负公差通常为正。
选择后，负公差通常为负。
