），然后选择一个或多个 GD&T 公差以从来自捕获的 GD&T 窗口导入，则将显示该小部件。PC-DMIS使用此小部件从具有光学字符识别（OCR）的图形中导入GD&T公差。如果您选择 GD&T 选择模式（来自文件）（），然后选择一个或多个 GD&T 公差以从来自捕获的 GD&T 窗口导入，则将显示该小部件。
对于给定的GD&T公差定义，OCR小部件上通常有多个步骤和说明。例如，您通常需要首先从CAD模型中选择基准特征（或多个特征），然后选择所考虑的特征（或多个特征）。这些说明和您的选择跨多个步骤进行。

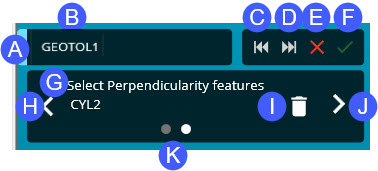

OCR 小部件用于突出显示的GD&T公差
此句柄允许您拖动和重新定位窗口小部件。
特征 - 此框定义 GD&T 公差或步骤的名称。
返回 - 仅当.pdf页面上有多个GD&T公差或多个公差的捕获，并且您已使用跳过按钮跳过其中一个或多个时，才会显示此按钮。如果然后单击返回，软件将返回跳过的公差并在选择预览窗口中将其突出显示。
跳过 - 此按钮显示为.pdf导入或多个GD＆T容差捕获。默认情况下，对于每个公差，首先定义基准（或基准目标）。在这种情况下，此按钮会跳过当前基准定义（或基准目标定义）。定义了GD&T公差的其余部分之后，此按钮将跳过突出显示的GD&T公差。然后，它突出显示.pdf页面或捕获上的下一个可用GD&T公差。对于文件导入，如果页面上只有一个GD&T公差，则软件会询问您是否要继续下一页。如果没有更多具有GD&T公差的.pdf页面，软件会询问您是否要退出GD&T导入过程。对于导入的文件，如果您需要返回上一页上跳过的项目，则必须再次启动文件导入。
取消 - 此按钮将取消OCR进程并关闭OCR小部件和选择预览窗口。
应用 - 此按钮接受GD&T公差的选定基准目标或特征，并移动到导入的下一部分或下一个公差。
该字段显示当前步骤的说明。您需要使用快速特征在“图形显示”窗口中选择指示的特征
上一步 - 此按钮可后退一步。
删除 - 此按钮将从当前步骤中删除所选特征。
下一步 - 此按钮接受选择的步骤并转到定义中的下一步。定义了最少数量的特征之后，软件就会启用此按钮。图形显示窗口中的临时标注会随着您在定义中的进展而更新：
临时标注
这些点显示定义一个或多个基准或定义单个GD＆T公差的步骤数。白点表示当前步骤。

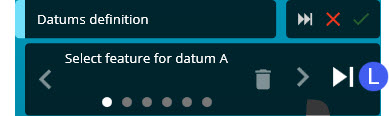

跳过当前特征定义 - 跳过当前基准定义。
暂停 / 继续 - 仅在处理以下类型的标注时，才会显示暂停按钮（
）：
基准目标
线性距离尺寸
角度距离尺寸
定义这些项目可能是一个复杂的过程。您可能需要使用坐标系、构造的特征或在PC-DMIS中进行其他工作。暂停按钮很有用，因为它会暂停导入过程，因此您几乎可以完全访问PC-DMIS来确定标注的定义。
对于基准目标，定义了所有不同的基准目标点之后，软件就会启用此按钮，并且窗口小部件显示“基准目标定义已完成”。
对于距离尺寸，定义两个特征之后，它就会出现，并且小部件显示“公差定义已完成”。
满足标注的定义后，可以单击继续（
）以继续导入过程。
