直线度规格控制特征可以偏移直线的程度。换句话说，直线度评定特征的平直度。
直线度可分为两种类型：
轴公差在公差值前有直径区域符号：
曲面公差没有直径区域符号：
轴的直线度适用于派生的中线（或采用 ISO 1101 语言的提取的中线）。这条线表示圆柱或圆锥轴的直线度形状误差。
实际值：
这是包含派生的中线的最小圆柱的直径。
您可使用以下特征：
有曲面数据的圆柱或圆锥特征。有关有曲面数据的圆柱和圆锥的详细信息，请参见“具有和不具有曲面数据的特征类型”。
输入点为圆心的 3D 构造 BF 直线
圆柱特征上的轴直线度公差将曲面数据分为多个横截面。然后，计算每个横截面的中心。为了最大可能找到最差的横截面，我们建议您测量具有许多横截面的圆柱体。
测量值：
这是包含所有横截面中心的圆柱的直径。最佳拟合例程决定圆柱的轴。如果未测量横截面中的测量数据，PC-DMIS 会向您显示错误。
圆锥特征上的轴直线度公差将曲面数据分为多个横截面。然后，计算每个横截面的中心。为了最大可能找到最差的横截面，我们建议您测量具有许多横截面的圆锥体。
测量值：
这是包含所有横截面中心的圆柱的直径。最佳拟合例程决定圆柱的轴。如果未测量横截面中的测量数据，PC-DMIS 会向您显示错误。
您仅可使用 3D 最佳拟合 (BF) 构造直线。您无法使用最佳拟合重新补偿 (BFRE) 直线。
3D BF 直线特征上的轴直线度公差假设输入点表示圆形横截面的中心。为了最大可能找到最差的横截面，我们建议您测量许多横截面。
测量值：
这是包含所有输入点的圆柱的直径。最佳拟合例程决定圆柱的轴。
当特征是圆柱时，轴的直线度公差允许最大实体修饰符
指示规格处于最大实体原则 (MMC)。或者，该公差允许最小实体修饰符
指示规格处于最小实体原则 (LMC)。这意味着，当无关的配套包络尺寸（或 LMC 的无关最小实体包络尺寸）偏离 MMC（或 LMC）时，会将附加公差或“加偿”公差添加到特征控制框中的公差，从而产生总公差。有关此加偿公差的更多信息，请参见“使用几何公差命令评定尺寸”。
本例使用英寸。假设圆柱孔在 MMC 处的轴直线度公差为 0.002，如下所示：
尺寸公差为 0.675 加/减 0.025。这表示，可接受的尺寸范围为 0.650 至 0.700。最大实体条件为 0.650。如果无关的测量配套包络尺寸为 0.661，则补偿公差为 0.011，总公差为 0.013。
公差带数学类型控制最佳拟合例程：
默认值 — 计算最小区域最佳拟合轴（也称为最大值-最小值），在横截面中心已知的情况下找出最小的测量值。从数学上讲，它与规格非常相似，因为如果密集地、高精度地测量这些点，测量值就会非常接近实际值。
LSQ — 执行最小二乘最佳拟合轴。其会将与最佳拟合轴的偏差平方和最小化。该选项产生较大的测量值（比默认值选项更保守）。但是通常，此选项的计算速度更快。
以下是轴直线度公差的示例报告：
曲面的直线度适用于曲面上的直线元素。
实际值：
这是两条平行直线的最小间距，包含二者之间的整个实际直线元素。这两条平行直线位于由绘制视图定义的隐式工作平面中。整个曲面的实际值是曲面上所有直线元素的最差实际值。
您必须使用有曲面数据的直线特征。有关有曲面数据的直线的详细信息，请参见“具有和不具有曲面数据的特征类型”。为了最大可能找到最差的实际横截面，我们建议您测量具有许多线的曲面。
测量值：
这是两条平行直线的最小间距。直线包含它们之间的曲面数据。最佳拟合例程查找直线的方向。这两条平行直线位于临时（内部）工作平面中。临时工作平面的曲面法线与直线特征的直线矢量以及直线特征的曲面法线垂直。
根据测量的不确定性、测量的点数、测量的横截面数以及测量点的位置，测量值可大于或小于实际值。这是一个示例情况，其中测量的点太少，因此测量值小于实际值：
无。曲面的直线度不允许使用修饰符。
公差带数学类型控制最佳拟合例程：
默认值 — 计算最小区域最佳拟合直线（也称为最大值-最小值）。其会根据曲面数据找到最小测量值。从数学上讲，它与规格非常相似，因为如果密集地、高精度地测量这些点和横截面，测量值就会非常接近实际值。
LSQ — 计算最小二乘最佳拟合直线。其会将与最佳拟合直线的偏差平方和最小化。该选项产生较大的测量值（比默认值选项更保守）。但是通常，此选项的计算速度更快。
以下是曲面直线度公差的示例报告：
若选择每单位复选框，直线度有两段：第一（上）段是如上所述的整体直线度。下段是每单位直线度，其定义单位长度。每单位公差控制每个可能公差特征单位的直线度。
从概念上讲，整个公差特征划分为无限数量的重叠单位长度：
对于轴，圆柱横截面中心可划分为重叠单位长度。
对于曲面，曲面横截面可划分为重叠单位长度。
实际值：
正如上面定义的那样，每个无限单位都有自己的实际值。整个特征的实际值是最差单位的实际值。
测量值：
有大量重叠单位都包含测量点子集。对于给定的单位，除了限于测量点的子集外，测量值的定义方式与整体直线度相同。整个特征的测量值是最差单位的测量值。
以下是轴直线度每单位公差的示例。上段是整体直线度，下段是每单位直线度。
以下是曲面直线度每单位公差的示例。上段是整体直线度，下段是每单位直线度。

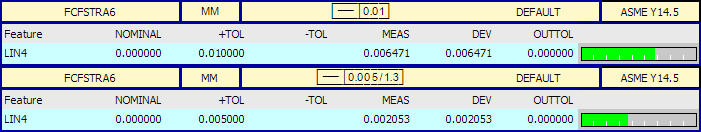

以下是直线度每单位公差的示例报告。上部标签与整体直线度对应，下部标签与每单位直线度对应。
