2D 半径量规对话框具有以下选项卡：
属性选项卡

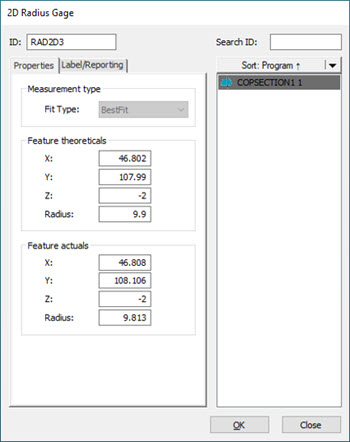

2D 半径量规对话框 - 属性选项卡
2D 半径量规自动链接到其创建的横截面。由于您已经在横截面上创建了 2D 半径量规，因此无法更改关联的横截面。
2D 半径量规对话框的属性选项卡具有以下区域：
测量类型
拟合类型 - 单击下拉箭头显示以下选项：
最佳拟合 - 该软件对半径搜索区域内的所有数据点应用最佳拟合最小二乘拟合。
特征理论 - 该软件显示 XYZ 中心点位置和标称半径的大小。您可以编辑标称值。
特征实际值 - 软件显示 XYZ 中心点和测量半径的大小。您不能编辑实际值。
标签/报告选项卡
2D 半径量规对话框 - 标签/报告选项卡
2D 半径量规对话框的标签/报告选项卡具有以下区域：
公差
尺寸色阶定义默认的 2D 半径量规公差。有关详细信息，请参阅 PC-DMIS 核心文档中的“编辑尺寸颜色”。
公差截面允许您为半径输入加号和减号公差。
若要输入加、减和标称公差，请执行以下操作：
在正框中键入正公差值。
在负框中键入负公差值。
如果您使用的是 CAD 模型，则横截面标称（黑色）折线定义标称（理论）半径。如果您不使用 CAD 模型，则软件将使用初始测量值更新标称值。您可以编辑标称值。
标签
显示复选框 - 当您选中此复选框时，软件在图形显示窗口中显示 2D 半径量规标签和图形。
显示标题复选框 - 此复选框切换 2D 半径量规标签中行标题和列标题的显示。选中该复选框时，软件将显示标签的行标题和列标题。
目录
选取以下复选框的顺序即定义了它们在标签中显示的顺序。序号显示在所选每个项目的左侧。清除复选框时，软件将相应地重新排列剩余选定复选框的已排序编号。
测量复选框 - 选中此复选框时，软件将在标签中显示测量数据。
标称复选框 - 选中此复选框时，软件将在标签中显示标称数据。
公差复选框 - 选中此复选框时，软件将在标签中显示公差数据。
偏差复选框 - 选中此复选框后，软件将显示标签中测量值与标称值之间的偏差数据。
超差复选框 - 选中此复选框时，软件将在标签中显示超差数据。
默认值按钮 - 单击将目前选取的复选框设为默认值。
重置按钮：单击以清除目录区中的所有复选框选项。然后软件将该部分重置为显示测量值的自动设置配置。
报告和统计
从本节中，您可以使用该选项来控制输出结果：
统计 - 选择此选项时，软件将输出发送到统计文件。
报告 - 选择此选项时，软件将输出发送到检查报告。
两者 - 选择此选项时，软件将输出发送到检查报告和统计文件。
无 – 选择此选项时，软件不会在任何地方发送输出。
当 PC-DMIS 执行命令时，软件将结果发送到指定的输出。
若选择统计或两者，“编辑”窗口中必须有一条优先的 STATS/ON 命令，方可将结果发送到统计文件。
