创建横截面后，从网格、点云或 QuickCloud 工具栏（查看|工具栏）中单击横截面幻灯片放映按钮（
）以在 2D 视图中显示横截面。更多信息，请参见“显示和隐藏横截面折线”主题中的“横截面幻灯片放映”部分。
按住Shift键，并将鼠标光标移动到半径上以查看显示组件中的标称值、测量值和偏差值。
左键单击以选择半径。您可以从小组件对话框创建或取消半径量规。
2D 半径量规功能是一种快速检查工具，可用于测量点云或网格横截面上的半径。
您可以在 2D 幻灯片放映视图的横截面上以图形方式创建 2D 半径量规。
若要以图形方式创建 2D 半径量规，请执行以下操作：
创建横截面后，从网格、点云或 QuickCloud 工具栏（查看|工具栏）中单击横截面幻灯片放映按钮（）以在 2D 视图中显示横截面。更多信息，请参见“显示和隐藏横截面折线”主题中的“横截面幻灯片放映”部分。
按住Shift键，并将鼠标光标移动到半径上以查看显示组件中的标称值、测量值和偏差值。
左键单击以选择半径。您可以从小组件对话框创建或取消半径量规。
该软件默认使用最小二乘法最佳拟合算法来计算 2D 半径。有效公差在尺寸颜色栏上设置。半径量规图形使用尺寸颜色栏中与其偏差相对应的颜色。有关如何编辑尺寸色阶的详细信息，请参阅 PC-DMIS 核心文档中的“编辑尺寸颜色”。
您可以从编辑窗口更改量规的公差，或按下 F9 键查看 2D 半径量规对话框。

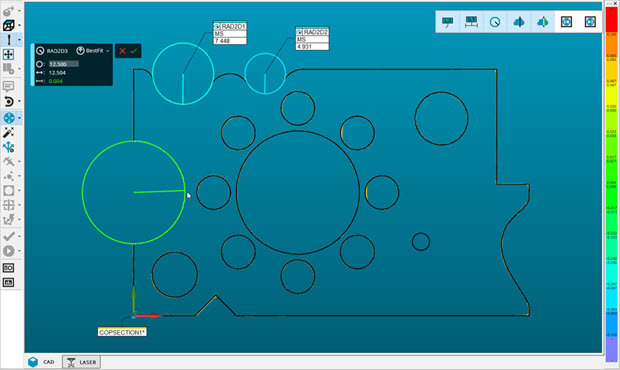

2D 半径量规的示例
默认情况下，PC-DMIS会自动在报告中包含2D半径量规。
2D半径量规
您可以关闭在2D半径量规对话框的标签/报告选项卡的报告中显示2D半径量规。有关详细信息，请参阅“2D 半径量规对话框”。
在您创建2D半径规后，您可以在位置、距离尺寸以及构造中使用该半径规。在位置尺寸中，不支持形状。
