直径: 该框中的值定义圆锥直径。
长度: 该框中的值提供圆锥轴的长度（高度）。长度参数只作为标称值有效。不会进行实际长度测量。
内/外: 该参数定义圆锥式内锥（孔）还是外锥（键）。
测头工具箱激光扫描属性选项卡上的过扫描值应该使用负值，这与其他激光自动特征不同。这就限制了测量在圆锥区域内沿圆锥轴进行。
深度 - 此参数控制激光焦点相对于圆锥外径（外圆锥）或圆锥中心轴（内圆锥）的位置。这样通过指定激光与圆锥表面的远近，可控制激光条纹落在圆锥表面的方式。若深度为 0（零），则将使用到曲面平面最低深度处找到的数据，来在该曲面平面高度计算此特征。任何其他深度值，将在其特定深度进行计算。
中心偏置 - 此值确定键的圆锥部分的中心。
搜索长度 - 此值指定圆锥的长度部分。
深度默认值为 0（零）。此为不带挤压边缘的平面特征的默认值。仅当零件图纸有特定要求时才可将其更改为其他值。否则，PC-DMIS 将无法成功定位特定深度上的点，导致特征提取模块中的特征计算错误。

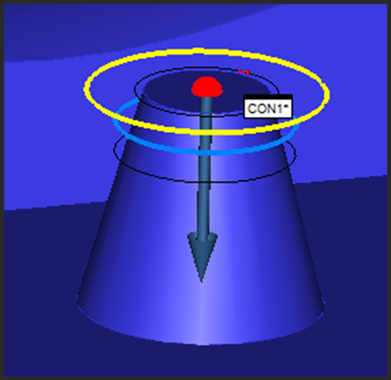

“图形显示”窗口中的示例外部圆锥显示：
直径（上方的黑色圆）
长度（下方的黑色圆）
深度（蓝色圆）
中点（黄色圆）

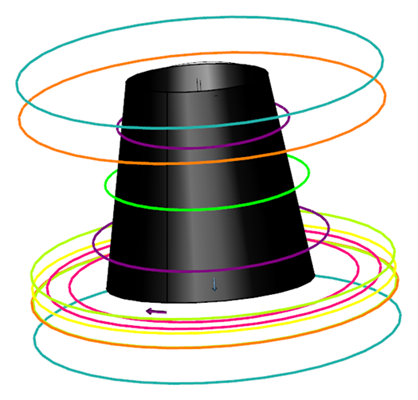

“图形显示”窗口中的示例立柱圆锥显示：
搜索长度（紫色圆）
中心偏置（橙绿色圆）
点偏析（绿色圆）
中点（黄色圆）
剪裁平面（淡绿色圆）
过扫描（海绿色圆）
环带（粉色圆）
